4.1 基于短路電流的保護實現方案
電流檢測方法有兩種實現選項：
- 基于分流電阻器的方法
- 基于 R-sense 電阻器的方法
選項 1：基于分流電阻器的方法

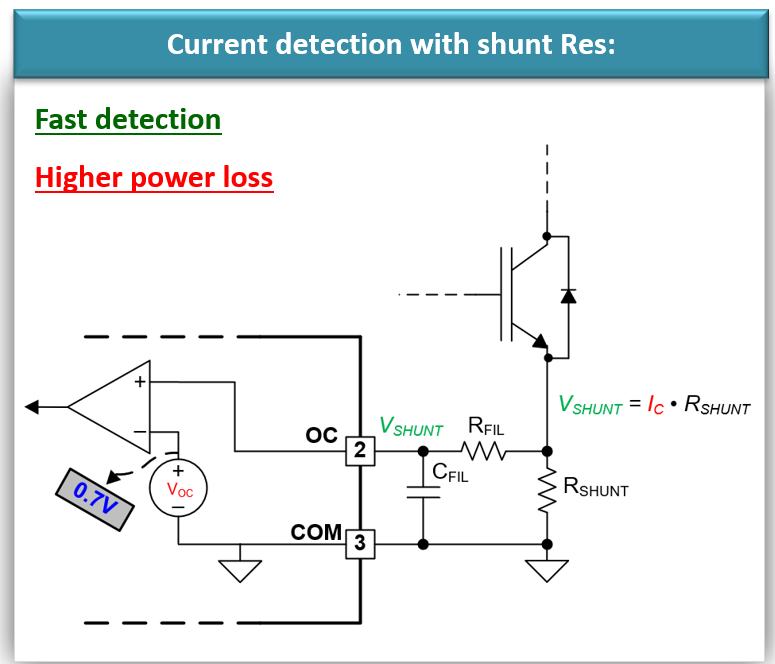

圖 4-2 分流電阻實現電路圖 4-2 中顯示了使用 Rshunt 電阻器的電流檢測實現方法。Rshunt 添加在高電流路徑中，該電阻器兩端的電壓使用 RC 濾波器通過 OC 檢測引腳進行測量。當該電阻器上的電壓高于 OC 檢測閾值時，柵極驅動器會觸發故障事件并關閉柵極驅動器輸出以保護系統。
這種實現方法非常簡單快捷。然而，由于該電阻器位于高電流路徑中，該方法會導致高功率損耗。因此，為了盡可能減少功率損耗，不建議將此方法用于具有高工作電流的系統。
選項 2：基于 Rsense 電阻器的方法：

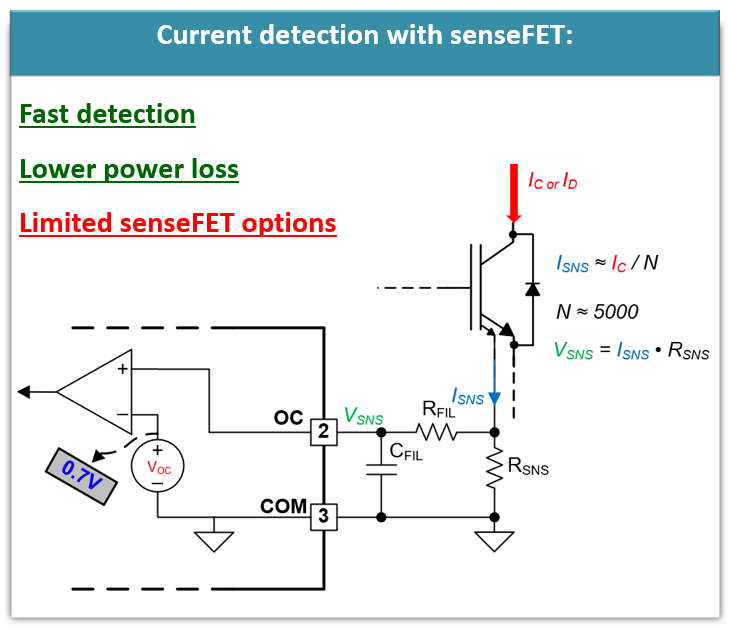

圖 4-3 Rsense 電阻實現電路這種方法與基于 Rshunt 的方法類似。但是，在基于 Rshunt 的方法中，檢測電阻添加在檢測路徑中，而不是高電流路徑上。一些電源模塊除了高電流路徑外，還有一個單獨的端子，該端子具有電流比高電流路徑低約 5000 倍的電流檢測路徑。檢測電阻添加在電流較低的電流檢測路徑中，因此功率損耗非常小。這種方法更快，并且功率損耗也更低。然而，它只能通過具有檢測選項的電源模塊來實現。
