1.4 內部封裝幾何配置
本主題涉及封裝內的布局布線，不管是傳統的引線框封裝、小型焊盤（S 焊盤）封裝、片上引線 (LOC)，還是球柵陣列 (BGA) 封裝。越來越多普通的幾何配置也可以對封裝熱性能造成重大影響。這些配置包括如圖 1-3 中所示的封裝中引線頂端與芯片焊盤間的距離，甚至是焊盤和引線指之間的下行。后者是薄型封裝中特別重要的熱性能評價標準。在 BGA 封裝中，在將熱量從芯片分散至封裝焊球，再傳導至 PCB 的過程中，插入器走線配置的設計十分重要。

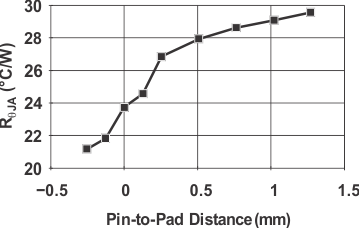

圖 1-3 RθJA 與引腳到焊盤距離間的關系
