ZHCSQZ6B july 2022 – july 2023 TAS2781
PRODUCTION DATA
TAS2781 會監控 PVDDH 電源電壓和音頻信號,以便在音頻信號峰值超過可編程閾值時自動降低增益。這有助于防止削波并在電池充電結束的情況下延長播放時間。限制器閾值可配置為以可編程斜率跟蹤低于可編程拐點的 PVDDH。最小閾值會限制 PVDDH 跟蹤造成的閾值降低。
通過將 LIM_EN 位寄存器設置為高電平來啟用限制器。
提供可配置的啟動速率、保持時間和釋放速率來控制限制器的動態響應(第 8.9.22 節和第 8.9.23 節中寄存器的 LIM_ATK[3:0]、LIM_HLD[2:0] 和 LIM_RLS[3:0] 位)。
限制器應用的最大衰減水平可通過第 8.9.20 節中寄存器的 LIM_MAX_AT[3:0] 位進行配置。如果限制器正在啟動并且達到最大衰減,將不會進一步降低增益。
當輸出信號電平大于限制器閾值時,限制器開始降低增益。限制器可配置為以最小閾值跟蹤低于可編程拐點的 PVDDH。圖 8-1 展示了將限制器配置為限制到一個恒定電平,而不管 PVDDH 電平如何。若要實現此行為,請通過 LIM_MAX_TH[31:0] 寄存器位將限制器最大閾值設置為所需水平。將限制器拐點(寄存器位 LIM_INF[31:0])設置為低于允許的最小 PVDDH 設置值。由寄存器位 LIM_MIN_TH[31:0] 設置的限制器最小閾值不會影響此用例中的限制器行為。

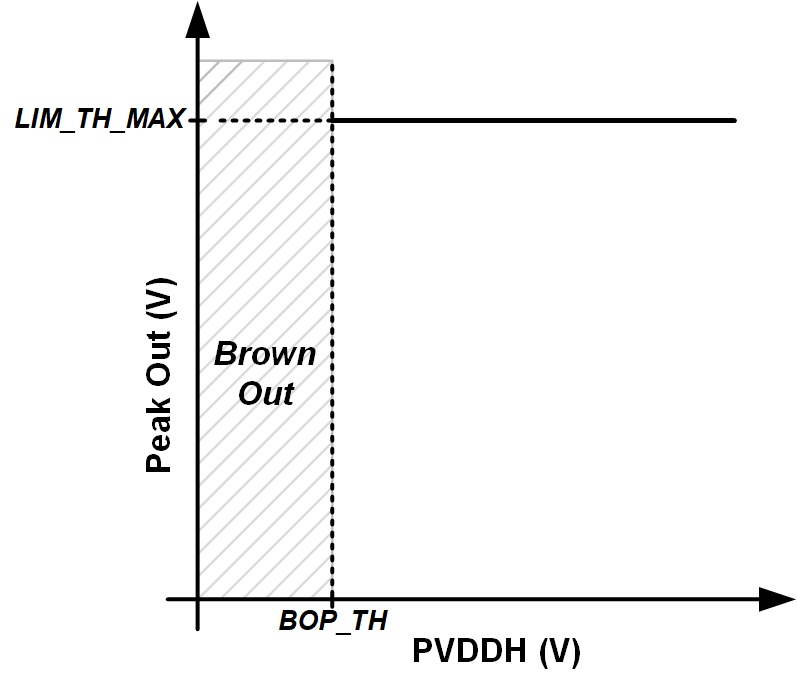

圖 8-1 具有固定閾值的限制器

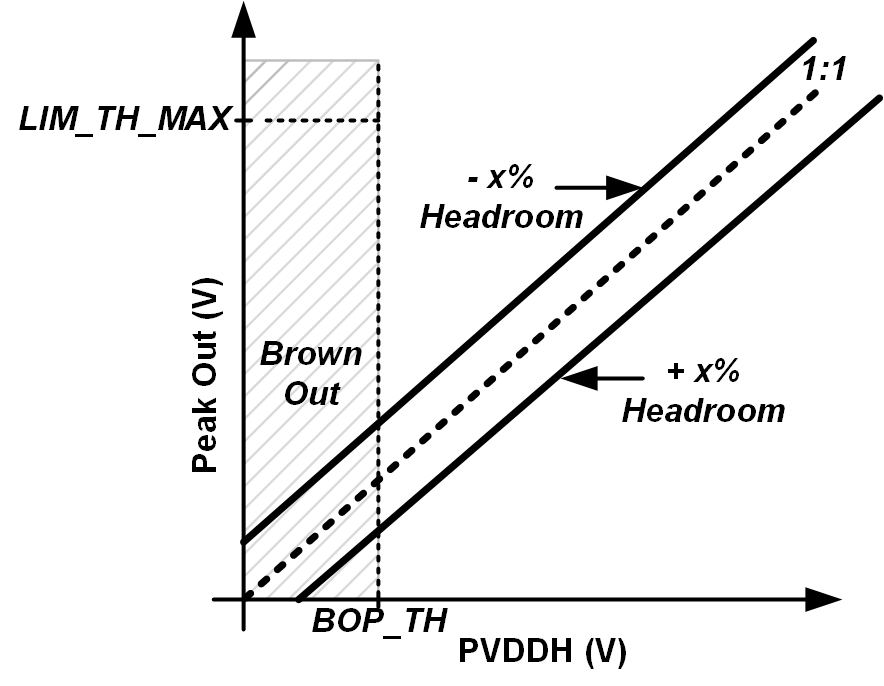

圖 8-3 具有動態閾值的限制器

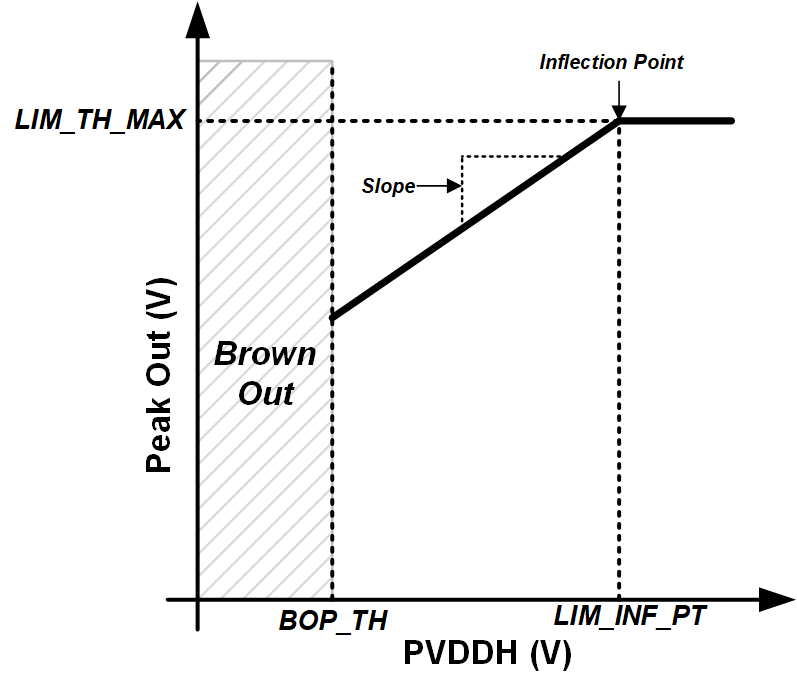

圖 8-2 具有拐點的限制器

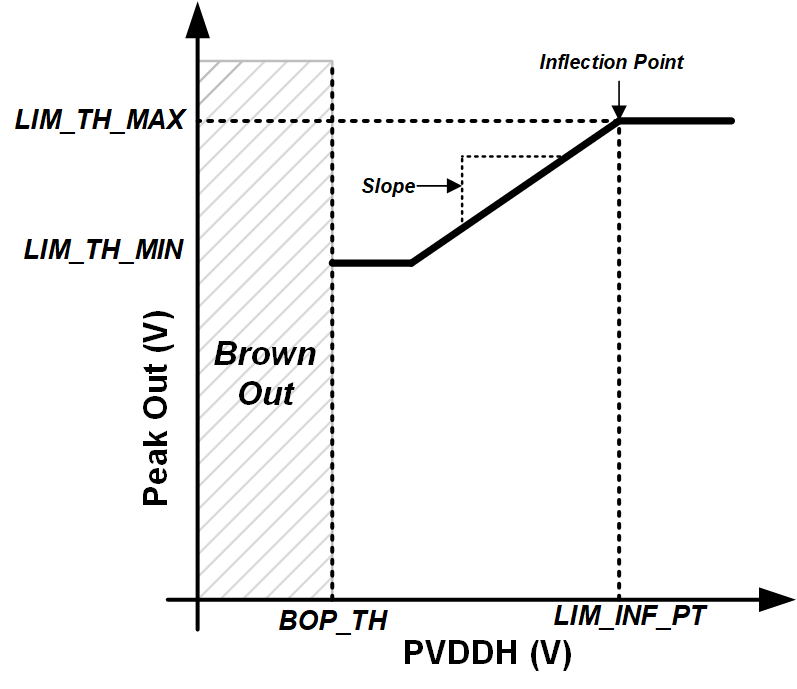

圖 8-4 具有拐點和最小閾值的限制器圖 8-2 展示了如何配置限制器以跟蹤低于閾值的 PVDDH,而無需設置最小閾值。將 LIM_MAX_TH[31:0] 寄存器位設置為所需的閾值,并將 LIM_INF[31:0] 寄存器位設置為限制器將開始降低 PVDDH 閾值的所需拐點。LIM_SLP[31:0] 寄存器位可用于通過 PVDDH 更改限制器跟蹤的斜率。PVDDH 電源每下降 1V,默認值 1V/V 就會將閾值降低 1V。如果需要,可以對更激進的跟蹤斜率進行編程。將 LIM_MIN_TH[31:0] 位編程到低于最小 PVDDH 可防止限制器在跟蹤 PVDDH 電源時遇到最小閾值降低的情況。
可以使用其他方式配置具有電源跟蹤斜率的限制器。通過將第 8.9.22 節中寄存器的 LIM_DYHDR 寄存器位設置為 1'b1,可以通過設置 LIM_HDR[4:0] 寄存器位,使用 1V/V 斜率將余量指定為電源電壓的百分比。例如,如果指定 -10% 的余量,則峰值輸出電壓將設置為比 PVDDH 高 10%。在圖 8-3 所示的這個用例中,從高于電源電壓的信號開始限制,并將產生固定削波。如果指定 +10% 的正余量,則峰值輸出電壓將動態設置為比當前 PVDDH 低 10%。在這個用例中,將從低于電源電壓的信號電平開始限制,并會防止發生削波。
若要實現僅跟蹤 PVDDH 達到最小閾值的限制器,請按照前面的示例配置限制器 LIM_MAX_TH[31:0] 和 LIM_SLP[31:0] 寄存器位。然后,還要將 LIM_MIN_TH[31:0] 寄存器位設置為所需的最小閾值。低于此最小閾值的電源電壓將不會繼續降低信號輸出電壓。圖 8-4 展示了這種情況。
通過將寄存器位 LIM_DYHDR 設置為低電平,限制器機制取決于最大和最小閾值、拐點和斜率的設置。默認情況下,該位為高電平,并啟用限制器動態余量。
