該器件的典型特性是使用工作臺評估模塊 (EVM) 和音頻精密分析儀進行測量。使用 PSIA 接口以允許 I2S 接口直接驅動至音頻精密分析儀。
在某些測量(THD+N、ICN、DNR 等)中,D 級輸出端子通過差分至單端 (D2S) 濾波器連接至音頻精密分析儀模擬輸入,如下所示。D2S 濾波器包含一個 120kHz 的二階無源極和一個儀表放大器。D2S 濾波器確保 TAS2781 高性能 D 類放大器在處理之前對其輸出進行濾波和緩沖。這可以防止由于 D 類輸出上的 AUX-00XX 濾波器的負載影響而出現測量誤差。

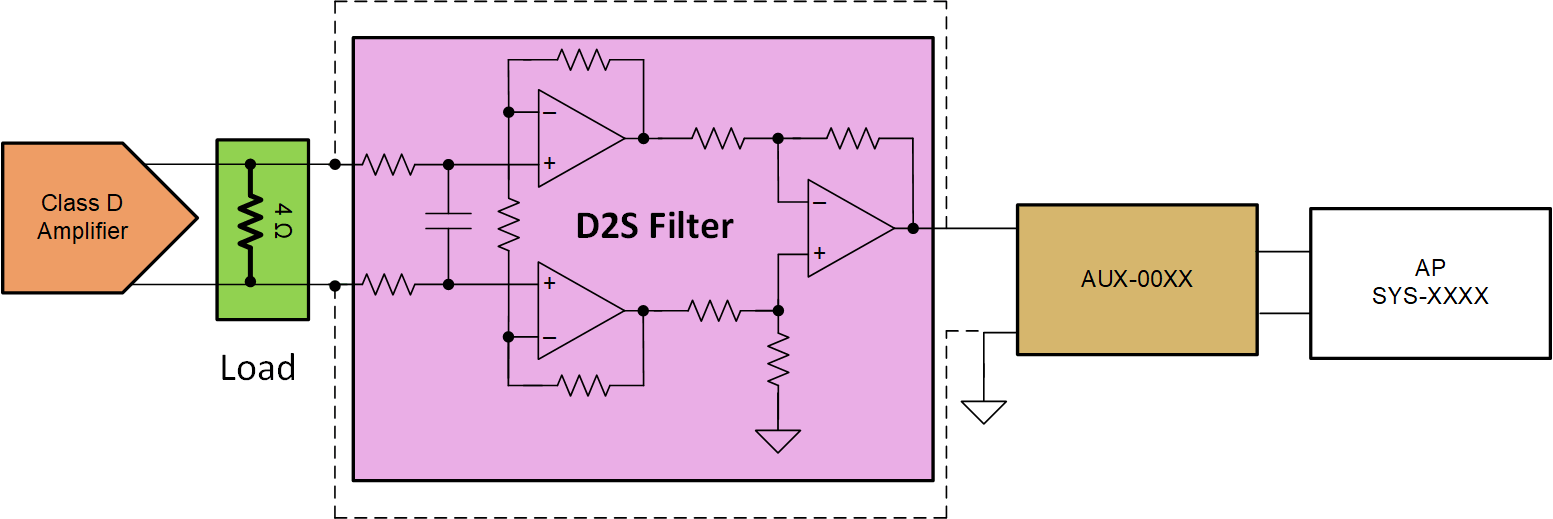

圖 7-1 差分到單端 (D2S) 濾波器
