ZHCSQZ6B july 2022 – july 2023 TAS2781
PRODUCTION DATA
該器件實現了內部 Hybrid-Pro 算法,使用戶能夠通過控制外部電源和保持足夠的裕度來優化系統效率,從而提供高動態范圍而不會出現削波失真。
Hybrid-Pro 控制的特點:
啟用后,該控制器會在 PWM_CTRL 引腳上生成一個占空比與揚聲器峰值電壓成比例的信號。使用外部 RC 濾波器,信號被轉換為模擬電壓,并可用于控制帶反饋輸入的升壓轉換器。

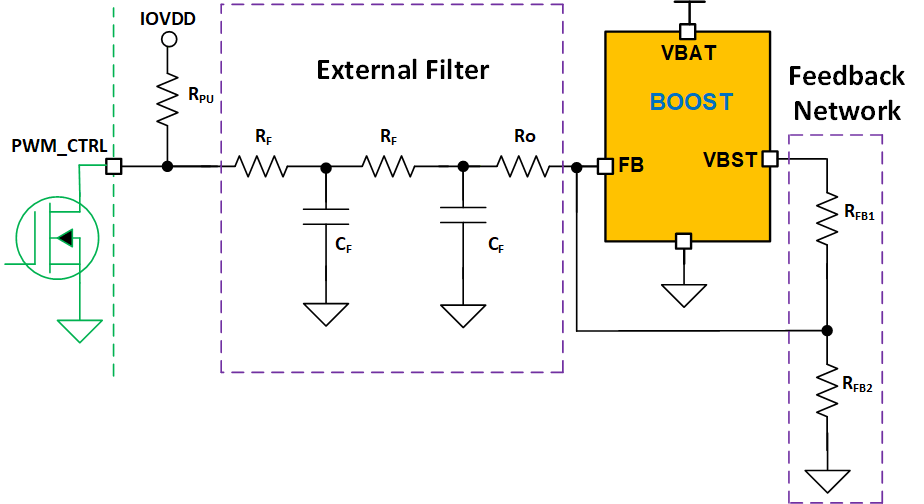

下圖顯示了 PWM_CTRL 引腳如何連接到外部升壓控制 RC 網絡。
圖 8-7 PWM_CTRL 引腳和外部組件默認情況下,PWM_CTRL 引腳具有漏極開路配置,它允許僅使用一個 RC 電路輕松實現多通道控制環路,如下圖所示。

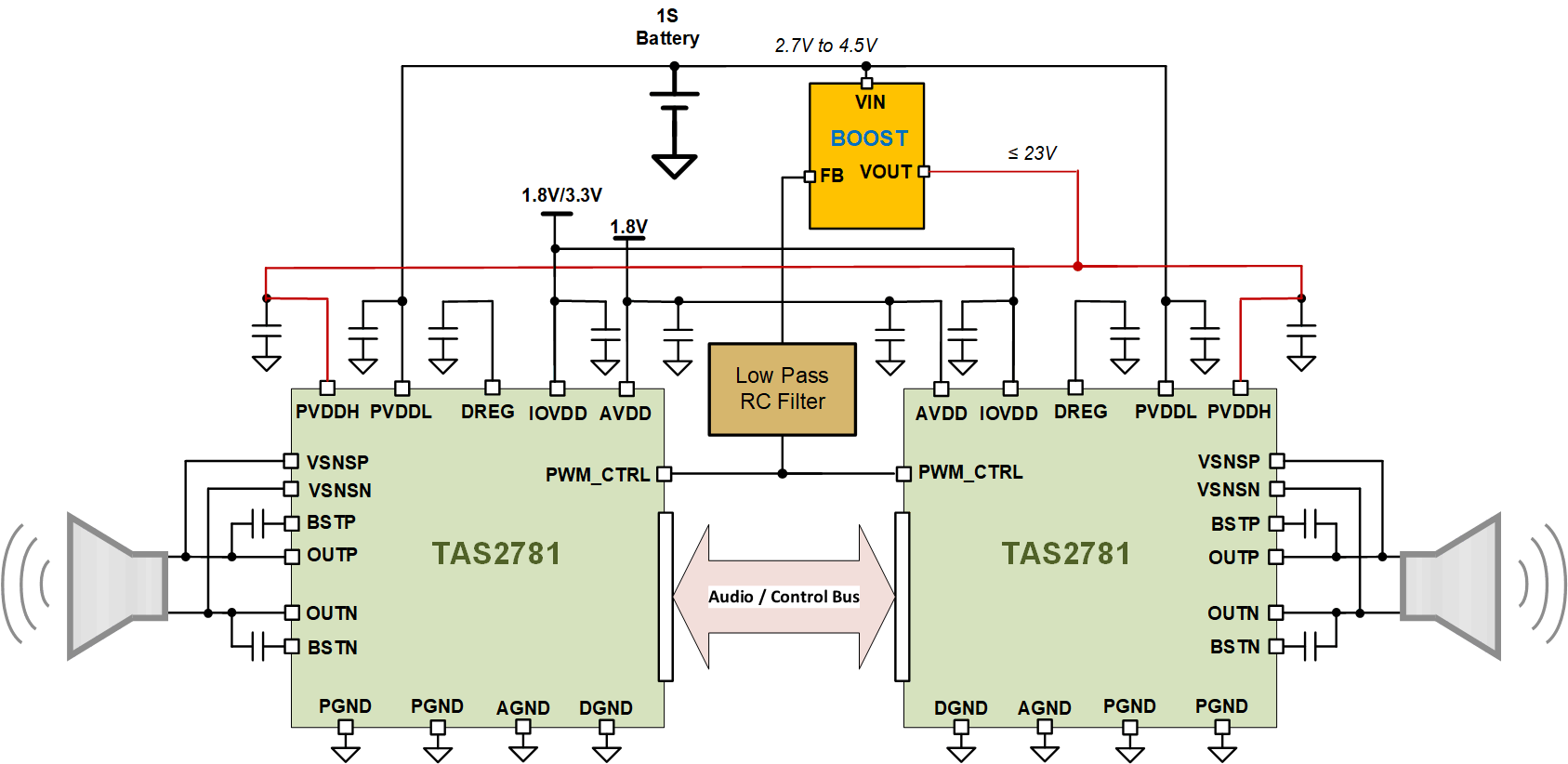

圖 8-8 使用 PWM_CTRL 引腳的多通道配置當只有一個器件控制升壓轉換器時,建議將 PWM_CTRL[6] 位設為低電平。PWM_CTRL 引腳會將配置更改為推挽式,并且不需要上拉電阻器。
要對內部 H 類控制器進行編程,請使用來自 0x05 頁和 0x06 的寄存器。
