ZHCSQZ6B july 2022 – july 2023 TAS2781
PRODUCTION DATA
TAS2781 是一款單聲道、數字輸入 D 類音頻放大器,專為將高峰值功率高效率驅動到揚聲器進行了優化。D 類放大器在 18V 電源電壓下可向 4Ω 負載提供 25W 的連續功率,且 THD+N 小于 1%。寬輸入電壓范圍和高輸出功率使該放大器具有出色的通用性,能夠與電池或線路供電系統搭配使用。
片上 DSP 支持德州儀器 (TI) 的智能放大器揚聲器保護算法。集成式揚聲器電壓和電流檢測可實時監控?fù)P聲器。
Y 橋電源架構可通過在內部選擇電源來實現理想余量,從而提高放大器效率。具有可調整閾值的欠壓預防方案能夠在電源出現壓降時減少信號路徑中的增益。
Hybrid-Pro 算法允許用戶通過控制外部電源來優化效率并延長電池壽命。
多達八個 TAS2781 器件可通過 I2S/TDM 和 I2C/SPI 接口共用一根公共總線。
TAS2781 器件采用 30 引腳 HR-QFN 封裝,可實現緊湊的 PCB 尺寸。
| 器件型號 | 封裝 | 封裝尺寸(標稱值) |
|---|---|---|
| TAS2781 | HR QFN | 4mm x 3.5mm |

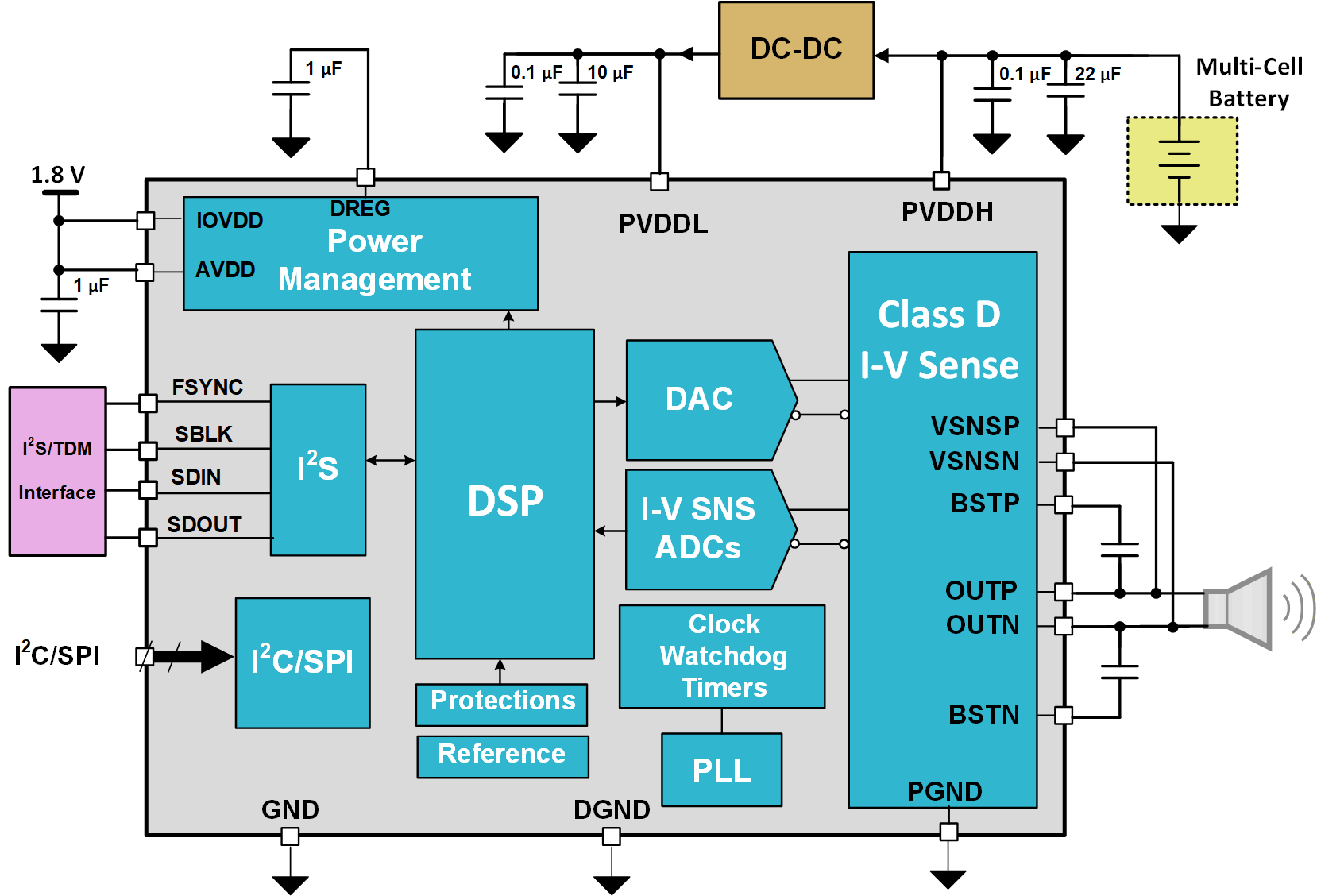

原理圖
