7.3.6.6 可編程通道加法器和數字混頻器
如果應用所需的 SNR 高于每個通道支持的 SNR，可以使用器件數字求和模式。在該模式下，數字錄音數據會以相等的權重因子在通道上求和，這有助于降低等效錄音噪聲。表 7-21 列出了通道求和模式可用的配置設置。
表 7-21 通道求和模式可編程設置
| P0_R107_D[3:2]：CH_SUM[1:0] | 輸入通道的通道加法模式 | SNR 和動態范圍提升 |
|---|---|---|
| 00（默認值） | 通道求和模式禁用 | 不適用 |
| 01 | 輸出通道 1 =（輸入通道 1 + 輸入通道 2）/2 | SNR 和動態范圍提升約 3dB |
| 輸出通道 2 =（輸入通道 1 + 輸入通道 2）/2 | ||
| 輸出通道 3 =（輸入通道 3 + 輸入通道 4）/2 | ||
| 輸出通道 4 =（輸入通道 3 + 輸入通道 4）/2 | ||
| 輸出通道 5 =（輸入通道 5 + 輸入通道 6）/2 | ||
| 輸出通道 6 =（輸入通道 5 + 輸入通道 6）/2 | ||
| 10 | 輸出通道 1 = (輸入通道 1 + 輸入通道 2 + 輸入通道 3 + 輸入通道 4)/4 | SNR 和動態范圍提升約 6dB |
| 輸出通道 2 = (輸入通道 1 + 輸入通道 2 + 輸入通道 3 + 輸入通道 4)/4 | ||
| 輸出通道 3 = (輸入通道 1 + 輸入通道 2 + 輸入通道 3 + 輸入通道 4)/4 | ||
| 輸出通道 4 = (輸入通道 1 + 輸入通道 2 + 輸入通道 3 + 輸入通道 4)/4 | ||
| 11 | 保留（不使用此設置） | 不適用 |

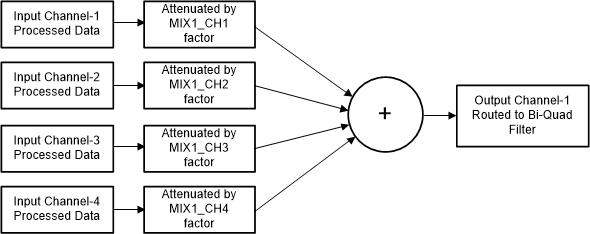

該器件還支持完全可編程的混頻器功能，該功能可以將各種輸入通道與其自定義可編程比例因子進行混頻，以生成最終輸出通道。可編程混頻器功能僅在 CH_SUM[1:0] 設置為 2'b00 時可用。只有輸入通道 1 至通道 4 支持混頻器功能。圖 7-18 所示的方框圖描述了混頻器 1 用于生成輸出通道 1 的操作。節 8.2.3 一節介紹了混頻器操作的可編程系數。
圖 7-18 可編程數字混頻器方框圖混頻器 2、混頻器 3 和混頻器 4 會執行類似的混頻器操作，以分別生成輸出通道 2、通道 3 和通道 4。
