ZHCSUA9A March 2024 – February 2024 PCM6140-Q1
PRODUCTION DATA
| 參數(shù) | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 | |
|---|---|---|---|---|---|---|
| f(PDMCLK) | PDMCLK 時鐘頻率 | 0.768 | 6.144 | MHz | ||
| tH(PDMCLK) | PDMCLK 高電平脈沖持續(xù)時間 | 72 | ns | |||
| tL(PDMCLK) | PDMCLK 低電平脈沖持續(xù)時間 | 72 | ns | |||
| tr(PDMCLK) | PDMCLK 上升時間 | 10% 至 90% 上升時間 | 18 | ns | ||
| tf(PDMCLK) | PDMCLK 下降時間 | 90% 至 10% 下降時間 | 18 | ns | ||

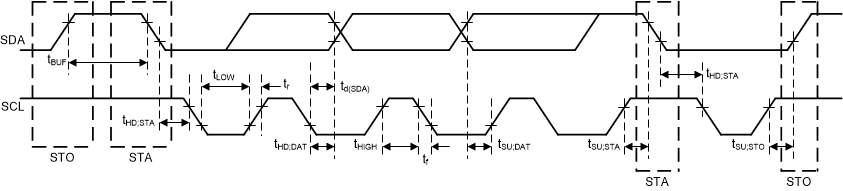

圖 6-1 I2C 接口時序圖

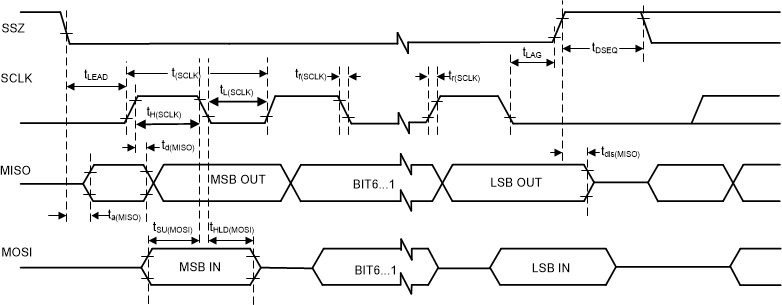

圖 6-2 SPI 接口時序圖

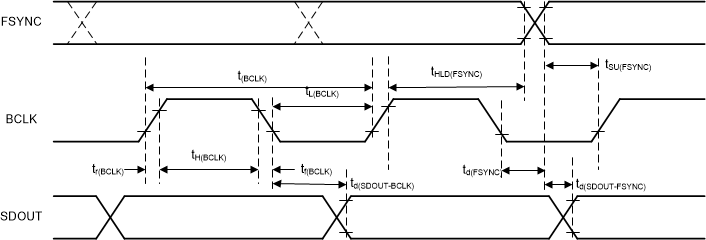

圖 6-3 TDM(其中 BCLK_POL = 1)、I2S 和 LJ 接口時序圖

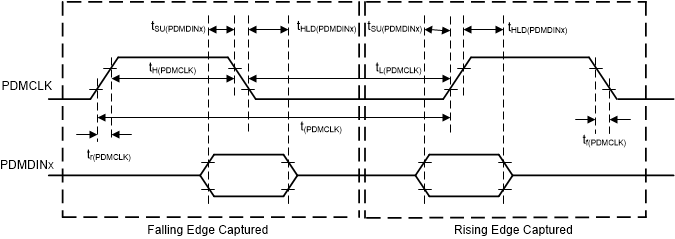

圖 6-4 PDM 數(shù)字麥克風接口時序圖
