7.3.6.7.2.3 采樣速率：32kHz 或 29.4kHz
圖 7-31 展示了采樣速率為 32kHz 或 29.4kHz 時抽取濾波器的幅度響應，而圖 7-38 展示了該條件下抽取濾波器的通帶紋波和相位偏差。表 7-34 列出了采樣速率為 32kHz 或 29.4kHz 時抽取濾波器的規格。

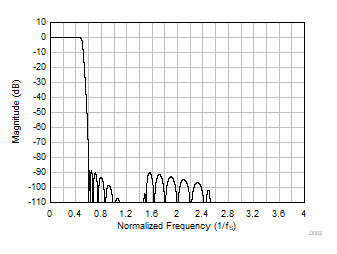

圖 7-41 低延遲抽取濾波器幅度響應

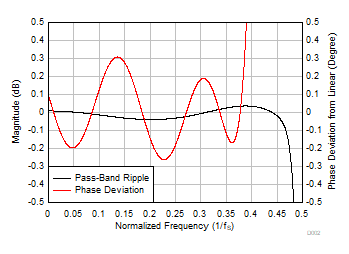

圖 7-42 低延遲抽取濾波器通帶紋波和相位偏差表 7-34 低延遲抽取濾波器規格
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 通帶紋波 | 頻率范圍為 0 至 0.457 × fS | –0.04 | 0.04 | dB | |
| 阻帶衰減 | 頻率范圍為 0.6 × fS 以上 | 88.3 | dB | ||
| 群延遲或延時 | 頻率范圍為 0 至 0.368 × fS | 8.7 | 1/fS | ||
| 群延遲偏差 | 頻率范圍為 0 至 0.368 × fS | -0.026 | 0.026 | 1/fS | |
| 相位偏差 | 頻率范圍為 0 至 0.368 × fS | -0.26 | 0.31 | 度 |
