7.3.6.7.1.7 采樣速率：192kHz 或 176.4kHz
圖 7-31 和圖 7-32 分別展示了采樣速率為 192kHz 或 176.4kHz 時抽取濾波器的幅度響應和通帶紋波。表 7-29 列出了采樣速率為 192kHz 或 176.4kHz 時抽取濾波器的規格。

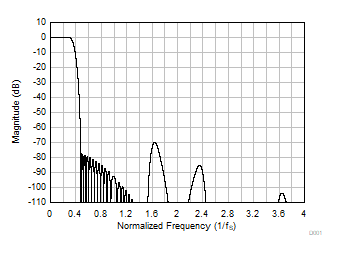

圖 7-31 線性相位抽取濾波器幅度響應
圖 7-32 線性相位抽取濾波器通帶紋波表 7-29 線性相位抽取濾波器規格
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 通帶紋波 | 頻率范圍為 0 至 0.3 × fS | -0.05 | 0.05 | dB | |
| 阻帶衰減 | 頻率范圍為 0.473 × fS 至 4 × fS | 70.0 | dB | ||
| 頻率范圍為 4 × fS 以上 | 111.0 | ||||
| 群延遲或延時 | 頻率范圍為 0 至 0.3 × fS | 11.9 | 1/fS |
