7.3.6.7.3.7 采樣速率：384kHz 或 352.8kHz
圖 7-47 展示了采樣速率為 384kHz 或 352.8kHz 時抽取濾波器的幅度響應，而圖 7-48 展示了該條件下抽取濾波器的通帶紋波和相位偏差。表 7-44 列出了采樣速率為 384kHz 或 352.8kHz 時抽取濾波器的規格。

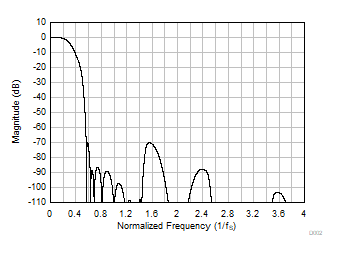

圖 7-61 超低延遲抽取濾波器幅度響應

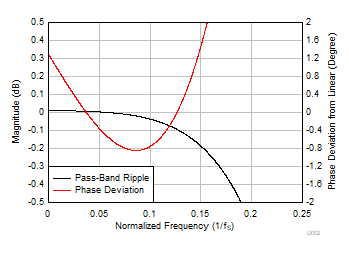

圖 7-62 超低延遲抽取濾波器通帶紋波和相位偏差表 7-44 超低延遲抽取濾波器規格
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 通帶紋波 | 頻率范圍為 0 至 0.1 × fS | –0.04 | 0.01 | dB | |
| 阻帶衰減 | 頻率范圍為 0.56 × fS 以上 | 70.1 | dB | ||
| 群延遲或延時 | 頻率范圍為 0 至 0.157 × fS | 4.1 | 1/fS | ||
| 群延遲偏差 | 頻率范圍為 0 至 0.157 × fS | -0.18 | 0.18 | 1/fS | |
| 相位偏差 | 頻率范圍為 0 至 0.157 × fS | -0.85 | 2.07 | 度 |
