7.3.8 自動增益控制器 (AGC)

該器件包含一個用于 ADC 錄音的自動增益控制器 (AGC)。如圖 7-63 所示，在錄制語音時，AGC 可用于保持標稱恒定輸出電平。當輸入信號過大或非常弱時，例如當對著麥克風講話的人靠近或遠離麥克風時，該電路會自動調整通道增益，而不用在 AGC 模式下手動設置通道增益。AGC 算法具有多個可編程參數，包括目標電平、允許的最大增益、起音和減小（或衰減）時間常數以及噪聲閾值，允許針對任何特定應用對該算法進行微調。

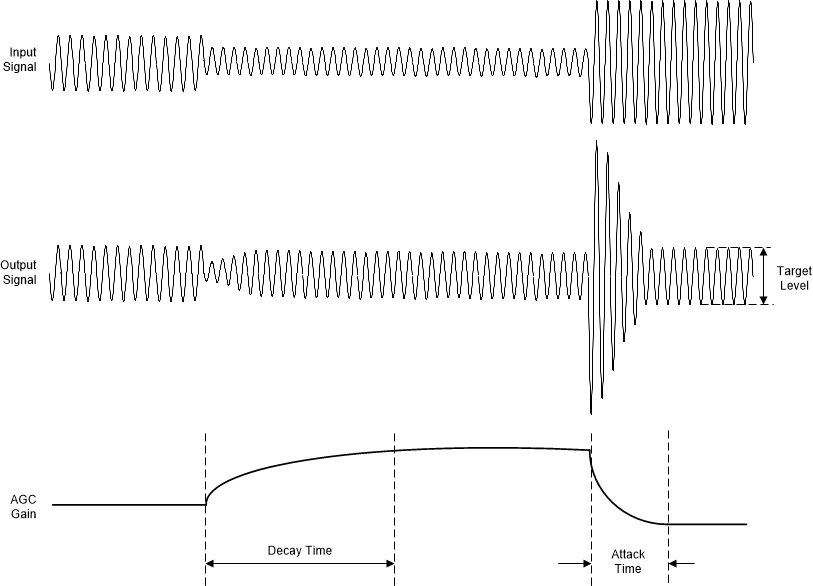

圖 7-63 AGC 特性

目標電平 (AGC_LVL) 表示 AGC 嘗試將 ADC 輸出信號電平保持為的標稱近似輸出電平。PCM6140-Q1 允許對不同的目標電平進行編程，可編程范圍為相對于滿量程信號的 –6dB 至 –36dB，并且 AGC_LVL 默認值設置為 –34dB。建議為目標電平設置足夠的裕度，以防止在出現響亮的聲音時出現削波。表 7-47 列出了 AGC 目標電平配置設置。

表 7-47 AGC 目標電平可編程設置

P0_R112_D[7:4]：AGC_LVL[3:0]	輸出的 AGC 目標電平
0000	AGC 目標電平是 –6dB 輸出信號電平
0001	AGC 目標電平是 –8dB 輸出信號電平
0010	AGC 目標電平是 –10dB 輸出信號電平
…	…
1110（默認值）	AGC 目標電平是 –34dB 輸出信號電平
1111	AGC 目標電平是 –36dB 輸出信號電平

允許的最大增益 (AGC_MAXGAIN) 使設計人員可以靈活地限制 AGC 應用的最大增益。在環境噪聲大于編程噪聲閾值的情況下，此功能會限制通道增益。AGC_MAXGAIN 的可編程范圍為 3dB 至 42dB，步長為 3dB，默認值設置為 24dB。表 7-48 列出了 AGC_MAXGAIN 配置設置。

表 7-48 AGC 最大增益可編程設置

P0_R112_D[3:0]：AGC_MAXGAIN[3:0]	允許的 AGC 最大增益
0000	允許的 AGC 最大增益為 3dB
0001	允許的 AGC 最大增益為 6dB
0010	允許的 AGC 最大增益為 9dB
…	…
0111（默認值）	允許的 AGC 最大增益為 24dB
…	…
1110	允許的 AGC 最大增益為 39dB
1111	允許的 AGC 最大增益為 42dB

有關 AGC 各種可配置參數和應用用例的更多詳細信息,請參閱使用 TLV320ADCx140 中的自動增益控制器 (AGC) 應用報告。
