ZHCSUA9A March 2024 – February 2024 PCM6140-Q1
PRODUCTION DATA
圖 7-25 和圖 7-26 分別展示了采樣速率為 96kHz 或 88.2kHz 時抽取濾波器的幅度響應和通帶紋波。表 7-28 列出了采樣速率為 96kHz 或 88.2kHz 時抽取濾波器的規格。

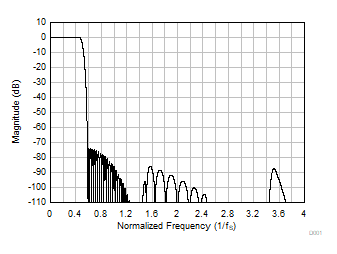

圖 7-29 線性相位抽取濾波器幅度響應

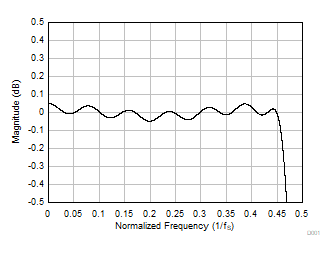

圖 7-30 線性相位抽取濾波器通帶紋波| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 通帶紋波 | 頻率范圍為 0 至 0.454 × fS | -0.05 | 0.05 | dB | |
| 阻帶衰減 | 頻率范圍為 0.58 × fS 至 4 × fS | 73.6 | dB | ||
| 頻率范圍為 4 × fS 以上 | 97.9 | ||||
| 群延遲或延時 | 頻率范圍為 0 至 0.454 × fS | 17.1 | 1/fS |
