ZHCSJR0A October 2018 – MAY 2019 DRV8876
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 引腳配置和功能
- 6 規格
- 7 詳細 說明
- 8 應用和實現
- 9 電源建議
- 10布局
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- RGT|16
- PWP|16
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
5 引腳配置和功能
DRV8876 RGT 封裝
帶有外露散熱焊盤的 16 引腳 VQFN 封裝
俯視圖

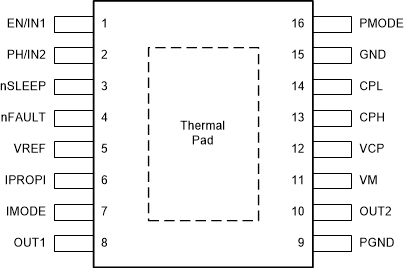

DRV8876 PWP 封裝
帶有外露散熱焊盤的 16 引腳 HTSSOP 封裝
俯視圖
引腳功能
| 引腳 | 類型(1) | 說明 | |||
|---|---|---|---|---|---|
| 名稱 | RGT | PWP | |||
| CPH | 11 | 13 | PWR | 電荷泵開關節點。從 CPH 到 CPL 引腳之間連接一個 X5R 或 X7R、22nF、額定電壓為 VM 的陶瓷電容器。 | |
| CPL | 12 | 14 | PWR | ||
| EN/IN1 | 15 | 1 | I | H 橋控制輸入。請參閱控制模式。內部下拉電阻。 | |
| GND | 13 | 15 | PWR | 器件接地。連接到系統接地。 | |
| IMODE | 5 | 7 | I | 電流調節和過流保護模式。請參閱電流調節。四電平輸入。 | |
| IPROPI | 4 | 6 | O | 模擬電流輸出與負載電流成正比。請參閱電流檢測。 | |
| nFAULT | 2 | 4 | OD | 故障指示燈輸出。在故障狀況期間下拉為低電平。連接一個外部上拉電阻器以執行開漏操作。請參閱保護電路。 | |
| nSLEEP | 1 | 3 | I | 睡眠模式輸入。邏輯高電平用于啟用器件。邏輯低電平用于進入低功耗睡眠模式。請參閱器件功能模式。內部下拉電阻。 | |
| OUT1 | 6 | 8 | O | H 橋輸出。連接到電機或其他負載。 | |
| OUT2 | 8 | 10 | O | H 橋輸出。連接到電機或其他負載。 | |
| PGND | 7 | 9 | PWR | 器件電源接地。連接到系統接地。 | |
| PH/IN2 | 16 | 2 | I | H 橋控制輸入。請參閱控制模式。內部下拉電阻。 | |
| PMODE | 14 | 16 | I | H 橋控制輸入模式。請參閱控制模式。三電平輸入。 | |
| VCP | 10 | 12 | PWR | 電荷泵輸出。從 VCP 到 VM 引腳之間連接一個 X5R 或 X7R、100nF、16V 的陶瓷電容器。 | |
| VM | 9 | 11 | PWR | 4.5V 至 37V 電源輸入。連接一個 0.1µF 旁路電容器至接地，并連接一個足夠大且額定電壓為 VM 的大容量電容。 | |
| VREF | 3 | 5 | I | 外部基準電壓輸入至所設置的內部電流調節極限。請參閱電流調節。 | |
| PAD | — | — | — | 散熱焊盤。連接到系統接地。 | |
(1) PWR = 電源，I = 輸入，O = 輸出，NC = 無連接，OD = 開漏
