8.2.1.2.3.1 穩態熱性能
“穩態條件”假設電機驅動器使用恒定 RMS 電流運行很長一段時間。Figure 20、Figure 21、Figure 22 和Figure 23 顯示了 RθJA 及 ΨJB（結至板特征參數）的變化，它們的變化取決于覆銅區、覆銅厚度和 PCB 層數。覆銅區越大、層數越多、銅平面越厚，RθJA 和 ΨJB 就越小，表明 PCB 布局的熱性能越強。

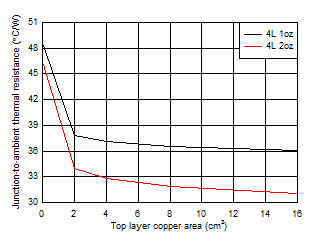

Figure 20. HTSSOP、4 層 PCB 結至環境熱阻與覆銅區的關系

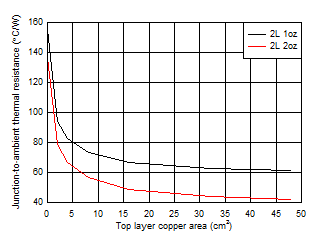

Figure 22. HTSSOP、2 層 PCB 結至環境熱阻與覆銅區的關系

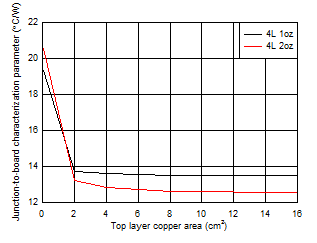

Figure 21. HTSSOP、4 層 PCB 結至板特征參數與覆銅區的關系

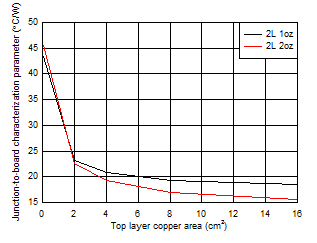

Figure 23. HTSSOP、2 層 PCB 結至板特征參數與覆銅區的關系
