7.3.3.2.1 固定關斷時間電流斬波
在固定關斷時間模式下，當 IOUT 超過 ITRIP 之后，H 橋會在 tOFF 持續時間內進入制動（低側慢速衰減）狀態（兩個低側 MOSFET 都導通）。在 tOFF 之后，除非 IOUT 仍然大于 ITRIP，否則會根據控制輸入來重新啟用輸出。如果 IOUT 仍然大于 ITRIP，H 橋將在 tOFF 持續時間內進入另一段制動（低側慢速衰減）期。固定關斷時間模式允許在外部控制器不介入的情況下使用簡單的電流斬波方案。Figure 12 中顯示了這種情況。固定關斷時間模式支持 100% 占空比電流調節，因為在 tOFF 持續時間結束后 H 橋會自動啟用，而且不需要 EN/IN1 或 PH/IN2 引腳上的新控制輸入沿來重置輸出。

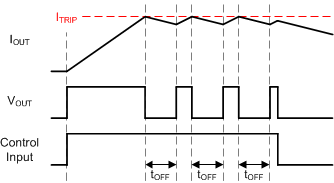

Figure 12. 關斷時間電流調節
