8.2.1.2.3.2 瞬態熱性能
電機驅動器器件可能會遇到不同的瞬態驅動條件，導致在短時間內出現大電流。這些條件可能包括
- 電機在轉子尚未全速運轉的情況下啟動。
- 由于其中一個電機輸出發生電源短路或接地短路、器件的過流保護功能時斷時續而出現故障。
- 短暫為電機或電磁閥加電，然后斷電。
對于這些瞬態情況，驅動持續時間是另一個影響熱性能的因素。在瞬態情況中，熱阻抗 (ZθJA) 表示結至環境熱性能。Figure 24 和Figure 25 顯示了 1oz 和 2oz 銅布局的仿真熱阻抗。在這些圖表中，實線表示 2 層電路板，虛線表示 4 層電路板。這些圖表表明，短電流脈沖可實現更佳的熱性能。在短時間內，器件封裝決定了熱性能。對于更長的驅動脈沖，電路板的布局對熱性能的影響更大。這兩個圖表顯示了熱阻抗由于層數不同而分裂的曲線，而且隨著驅動脈沖持續時間的延長，熱阻抗的值還會因覆銅區的大小而變化。可以將非常長的脈沖視為穩態性能。

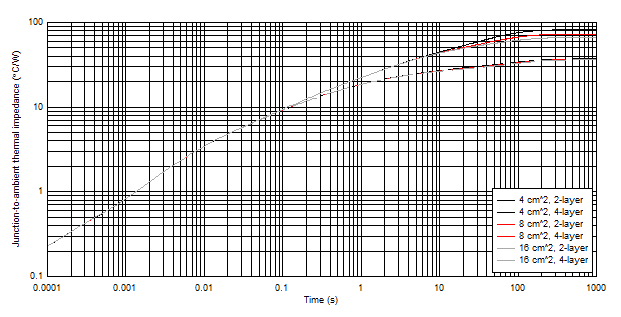

Figure 24. 1oz 銅布局的 HTSSOP 封裝結至環境熱阻抗

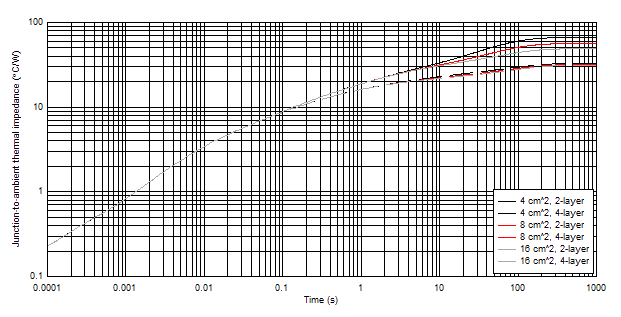

Figure 25. 2oz 銅布局的 HTSSOP 封裝結至環境熱阻抗
