9.1 大容量電容
配備合適的局部大容量電容是電動機驅動系統設計中的重要因素。使用更多的大容量電容通常是有益的，但缺點在于這會增加成本和物理尺寸。
所需的局部大容量電容數量取決于多種因素，包括：
- 電機或負載所需的最高電流
- 電源的電容和拉電流的能力
- 電源和電機系統之間的寄生電感量
- 可接受的系統電壓紋波
- 電機制動方法（如果適用）
電源與電機驅動系統之間的電感會限制額定電流與電源之間的變化幅度。如果局部大容量電容太小，系統將對過大的電流需求作出響應，或隨電壓的變化將其從電機中排除。當使用足夠多的大容量電容時，電機電壓保持穩定，可以快速提供大電流。
數據表通常會給出建議的最小值，但需要進行系統級測試來確定大小適中的大容量電容。

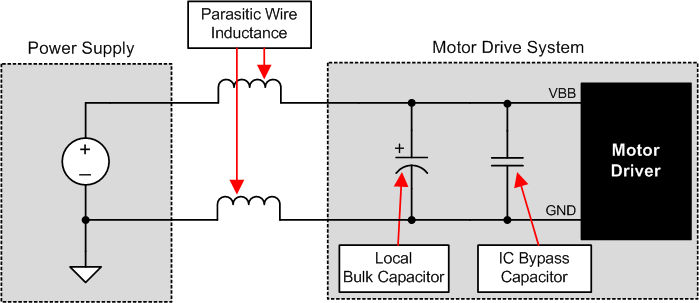

Figure 33. 系統電源寄生效應示例
