8.2.2 備選應用
在此備選應用示例中，此器件被配置為使用雙半橋配置，通過兩個外部負載（例如兩個有刷直流電機）來驅動單向電流。每個半橋的占空比由一個從外部控制器傳輸到 EN/IN1 和 PH/IN2 引腳的 PWM 資源控制。通過讓 PMODE 引腳浮動，為獨立半橋控制模式配置此器件。由于獨立半橋控制模式會禁用電流調節方案，因此將 VREF 引腳綁定到了 VCC。組合負載電流由一個來自控制器的 ADC 進行監控，以檢測 RIPROPI 上的電壓。

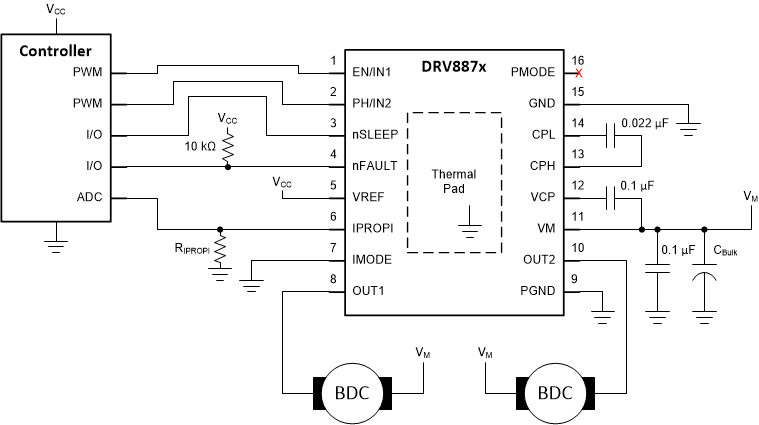

Figure 30. 典型應用原理圖
