7.3.3.2.2 逐周期電流斬波

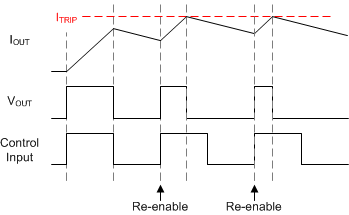

在逐周期模式下，當 IOUT 超過 ITRIP 之后，H 橋會進入制動（低側慢速衰減）狀態（兩個低側 MOSFET 都導通），直到 EN/IN1 或 PH/IN2 引腳上出現下一個控制輸入沿為止。這樣即可通過外部控制器來額外控制電流斬波方案。Figure 13 中顯示了這種情況。逐周期模式不支持 100% 占空比電流調節，因為在進入制動（低側慢速衰減）狀態之后，需要新的控制輸入沿來重置輸出。

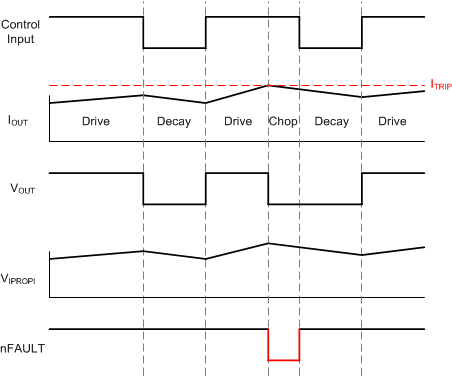

Figure 13. 逐周期電流調節 在逐周期模式下，每當 H 橋進入內部電流斬波狀態時，器件都會拉低 nFAULT 引腳電平以表明這種情況。這樣即可確定器件輸出何時不同于控制輸入或者負載何時達到 ITRIP 閾值。Figure 14 中顯示了這種情況。每當器件收到下一個控制輸入沿以及將輸出重置時，都會釋放 nFAULT 引腳。
Figure 14. 逐周期電流調節 當為電流斬波指示器拉低了 nFAULT 引腳電平時，不會影響器件的任何功能。nFAULT 引腳只用作指示器，器件會繼續正常工作。為了區別器件故障（請參閱保護電路一節中的概述）與電流斬波指示器，可以將 nFAULT 引腳與控制輸入進行比較。電流斬波指示器只會確定控制輸入何時要求進入前進或后退狀態（Figure 10）。如果拉低了 nFAULT 引腳電平而且控制輸入要求進入高阻抗或慢速衰減狀態，則表明出現了器件故障。
