ZHCSY89 May 2025 DRV8376-Q1
PRODUCTION DATA
DRV8376 系列器件具有智能整流特性(主動消磁),可通過減少二極管導通損耗來降低器件中的功率損耗。啟用此特性后,只要該器件檢測到二極管導通,它就會自動導通相應的 MOSFET。對于硬件型號,可以使用 MODE_SR 引腳配置此特性。在 SPI 器件型號中,這可以通過 EN_ASR 和 EN_AAR 位進行配置。智能整流分為自動同步整流 (ASR) 模式和自動異步整流 (AAR) 模式兩類,后續幾節對此進行了介紹。
DRV8376 器件包括一個高側 (AD_HS) 和低側 (AD_LS) 比較器,用于檢測每個半橋上器件中的負電流。AD_HS 比較器將檢測 FET 輸出與電源電壓 (VM) 閾值進行比較,而 AD_LS 比較器則與接地 (0V) 閾值進行比較。根據從 OUTx 流向 VM 或從 PGND 流向 OUTx 的電流,AD_HS 或 AD_LS 比較器跳變。該比較器為主動消磁特性的運行提供基準點。

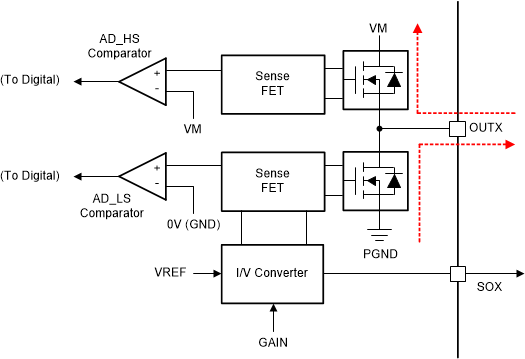

圖 7-23 主動消磁運行表 7-2 顯示了 DRV8376 器件中 ASR 和 AAR 模式的配置。
