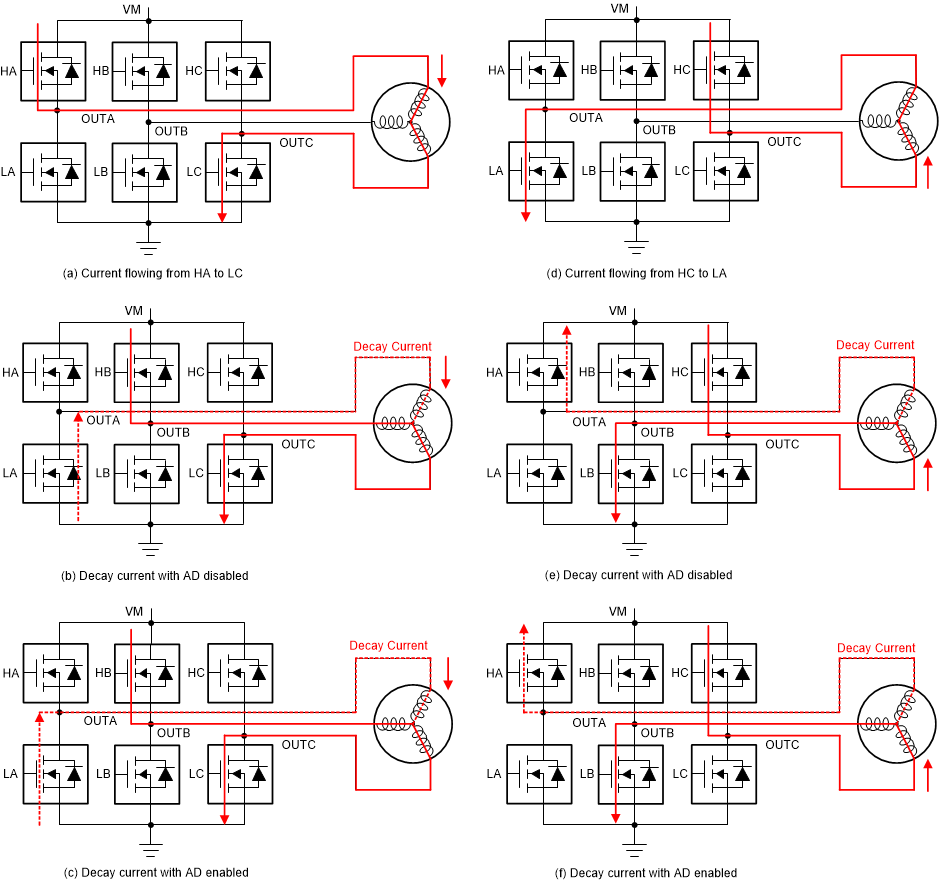

圖 7-24 展示了在 BLDC 電機換向期間主動消磁的運行情況。如圖 7-24 (a) 所示,電流在一個換向狀態下從 HA 流向 LC。在如 圖 7-24 (b) 所示的換向轉換期間,HB 開關接通,而 OUTA 中的換向電流(由電機電感引起)流經 LA 的體二極管。這會導致更高的二極管損耗,具體取決于換向電流。可通過為換向時間開啟 LA 減少該換向損耗,如圖 7-24 (c) 所示。
類似地,高側 FET 的運行在圖 7-24 (d)、(e) 和 (f) 中實現。

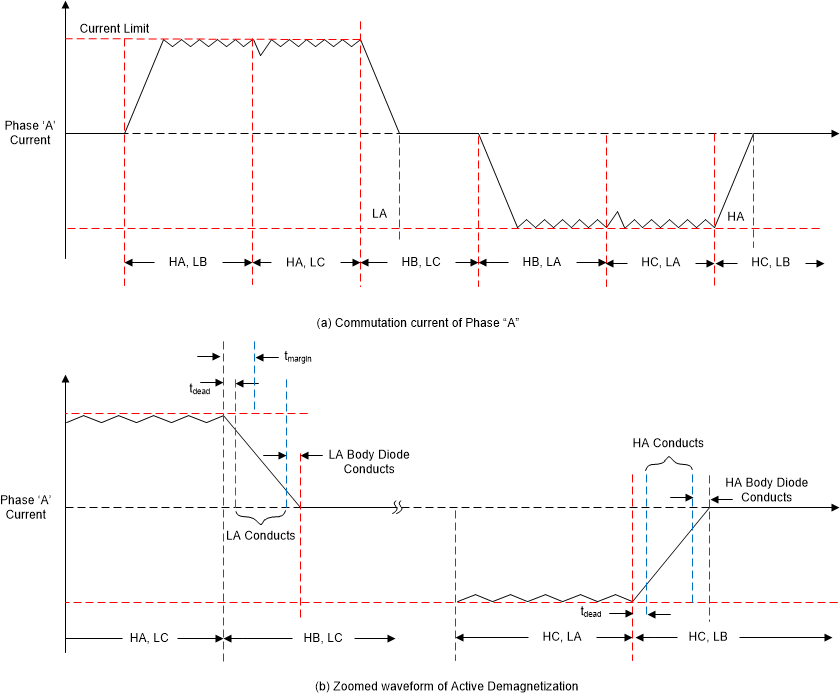

圖 7-24 BLDC 電機換向中的 ASR圖 7-25 (a) 顯示了以梯形換向方式運行的 BLDC 電機在自動同步整流模式下的 BLDC 電機相電流波形。該圖顯示了在單個換向周期中各種開關的運行情況。
圖 7-25 (b) 顯示了換向周期的放大波形,詳細說明了 ASR 模式啟動時的裕度時間 (tmargin) 和 ASR 模式由于主動消磁比較器閾值和延遲而提前停止的情況。
圖 7-25 BLDC 電機換向中 ASR 的電流波形
