7.3.10.1 電流檢測放大器操作
DRV8376 上的 SOx 引腳輸出的模擬電壓與低側 FET 中流動的電流和增益設置 (GCSA) 的乘積成比例。增益設置可在四個不同級別之間調節，這些級別可通過 GAIN 引腳（在硬件器件型號中）或 GAIN 位（在 SPI 器件型號中）設置。

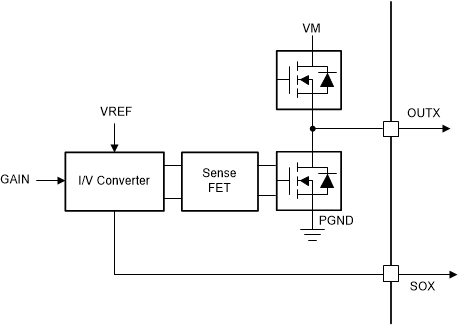

圖 7-20 顯示了電流檢測放大器的內部架構。電流檢測是通過 DRV8376 器件的每個低側 FET 上的檢測 FET 實施的。該電流信息饋送到內部 I/V 轉換器，該轉換器根據 VREF 引腳上的電壓和增益設置在 SOX 引腳上生成 CSA 輸出電壓。CSA 輸出電壓可按以下公式計算：
方程式 4.
圖 7-20 集成電流檢測放大器圖 7-21 和圖 7-22 詳細說明了放大器的工作范圍。在雙向運行中，放大器將 0V 輸入的輸出設置為 VREF/2。差分輸入的任何變化都會使輸出產生相應變化，該變化乘以 CSA_GAIN 系數。放大器在定義的線性區域內保持運行。
圖 7-21 雙向電流檢測輸出
圖 7-22 雙向電流檢測區域注： 電流檢測放大器不支持輸出端的持續電流負載，而僅支持輸出端的容性負載。TI 建議在電流檢測放大器的輸出端連接由電阻器和電容器組成的低通濾波器。
注： 電流檢測放大器支持動態增益變化。在 HW 型號中，系統通過引腳感應每 1ms 對增益進行一次采樣，而在 SPI 型號中，系統通過 SPI 寫入更新該增益。收到增益更改命令后，系統會在任何 INLx 信號的下一個下降沿將新的增益應用于所有三個電流檢測放大器。
