ZHCSRX7 june 2023 BQ79616
PRODUCTION DATA
音調是通過差分垂直接口 COMH 和 COML 端口發送的固定數量具有指定極性(全“+”或全“-”)的對(脈沖)。音調在堆棧器件上使用,因為只有 COMH/L 端口可訪問。用于傳輸的對數始終大于檢測所需的對數。
有四種通信音調對應于四種通信 ping。這些音調是 WAKE 音調、SLEEPtoACTIVE 音調、SHUTDOWN 音調和 HW_RESET 音調。除了通信音調之外,還有兩種與器件故障狀態相關的額外音調:檢測信號音調和故障音調。這兩種故障狀態音調僅在 SLEEP 模式下可用。有關詳細信息,請參閱節 8.3.6.2.3.3。

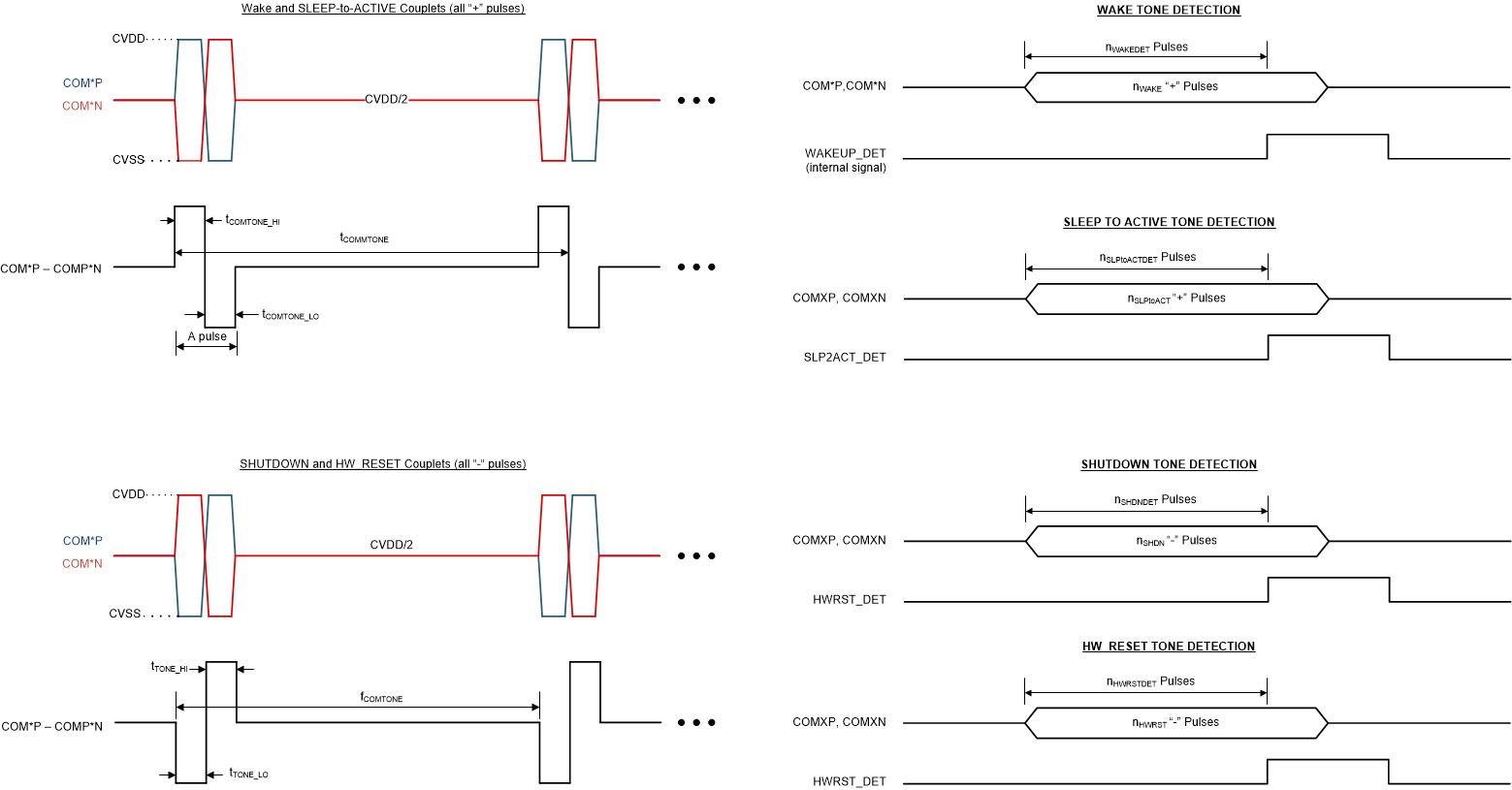

圖 8-63 通信音調
