ZHCSRX7 june 2023 BQ79616
PRODUCTION DATA
| 相關引腳 | 組件 | 值 | 說明 |
|---|---|---|---|
| VC0 至 VC16 | 濾波電阻器 | 100? | VC 通道僅需要差分 RC 濾波器。除了用于輸入信號過濾之外,這些元件還需要支持電芯模塊插入期間的熱插拔事件。因此,強烈建議使用建議的元件值。 |
| 濾波電容器 | 0.47μF/16V 或 1μF/16V |
||
| CB0 至 CB16 | 濾波電阻器 | 取決于系統的均衡電流要求 | CB 引腳上的濾波電阻器設置最大均衡電流。有關詳細信息,請參閱節 8.3.3。 CB 通道僅需要差分 RC 濾波器。 除了用于輸入信號過濾之外,這些元件還需要支持電芯模塊插入期間的熱插拔事件。因此,強烈建議使用建議的元件值。 |
| 濾波電容器 | 0.47μF/16V 或 1μF/16V |
電芯連接
從底部通道(VC 和 CB 通道)向上填充電池電芯,如果電芯模塊尺寸小于 BQ79616 器件的最大通道尺寸,則將上部通道保留為未使用通道。BQ79616 器件中未使用的通道按圖 9-2 所示的方式進行連接。開路/NC 引腳的 PCB 布局應具有最小布線長度,并且不應連接到電線或電纜。

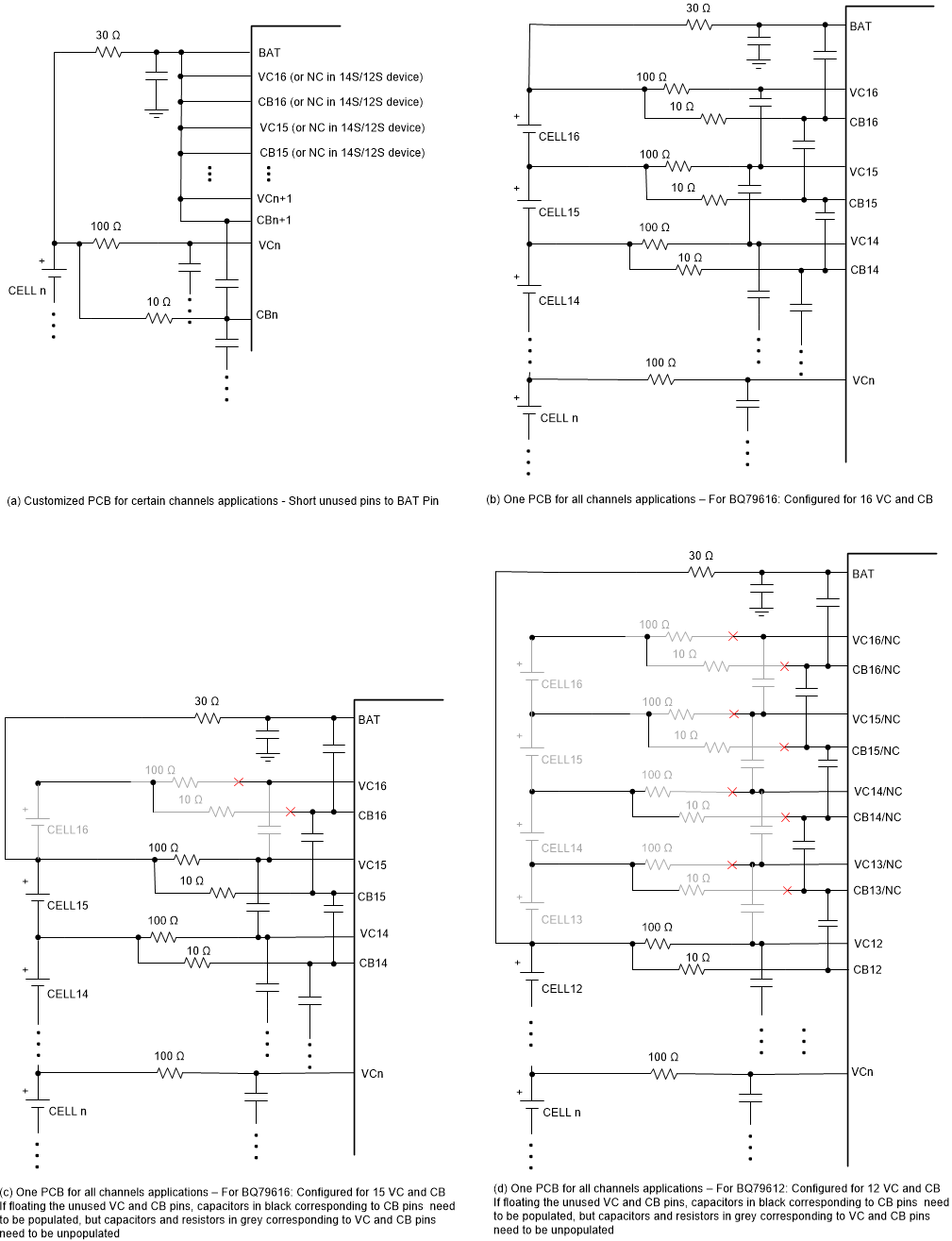

圖 9-2 未使用的 VC 和 CB 通道
