該器件由 BAT 引腳和 LDOIN 引腳供電,LDOIN 引腳由外部 NPN 構成的預穩壓電路進行穩壓。該器件可由 BAT 引腳上低至 9V 的電池模塊供電(無 OTP 編程)。然而,系統設計人員必須相應地調整 RNPN 電阻器,以確保在 RNPN 和外部 NPN 上的 IR 壓降之后 LDOIN 引腳上有足夠的余量來提供 6V 電壓。例如,如果 BAT 電壓為 9V,則 RNPN 減小至 10?,以在 LDOIN 引腳上提供足夠的電壓。

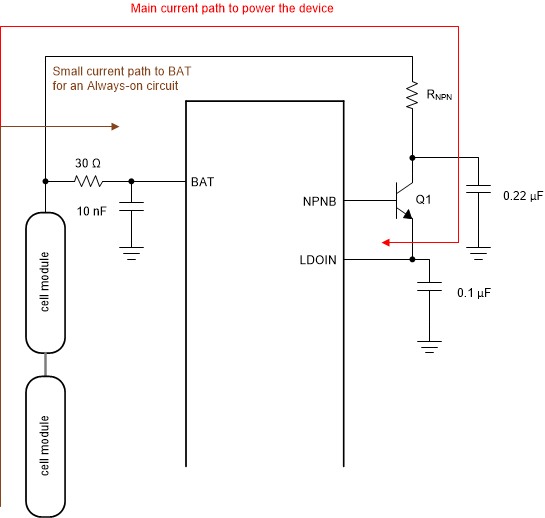

圖 10-1 器件供電路徑通過 BQ79616 系列的匯流條支持,可以將多個電芯模塊連接到同一個器件。將從每個電芯模塊汲取相同的功率。
圖 10-2 器件可由堆棧中的多個電芯模塊供電
