可以通過設置 DEV_CONF[HB_EN] = 1 和 DEV_CONF[FTONE_EN] = 1 來啟用檢測信號和故障音調發送器,從而啟用這些音調。無論 [HB_EN] 和 [FTONE_EN] 設置如何,檢測信號和故障音調接收器在 SLEEP 模式下始終開啟。為了避免因檢測信號或故障音調故障而檢測到故障(使 NFAULT 或 FAULT_SUMMARY 寄存器生效),應通過 [MSK_COMM3_HB] = 1 或 [MSK_COMM3_FTONE] = 1 屏蔽故障。
通過具有“–”極性的對來形成檢測信號和故障音調。兩者之間的區別在于對的數量。與通信音調不同,檢測信號和故障音調都是定期傳輸的。音調之間的周期是突發周期。傳輸的對數始終大于檢測所需的對數。

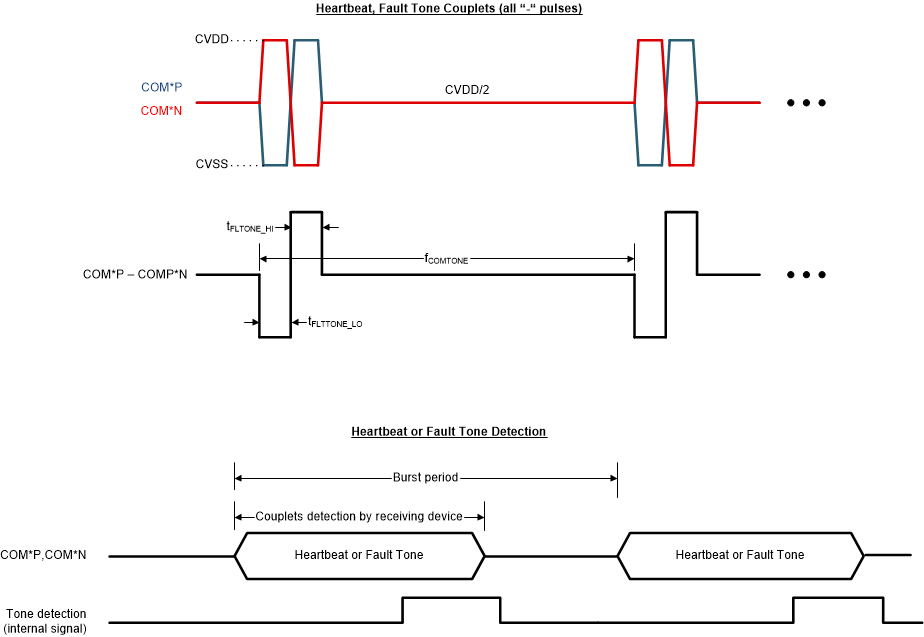

圖 8-45 檢測信號和故障音調
