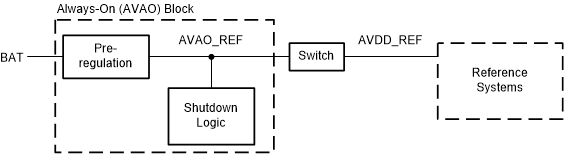

AVAO_REF 塊(模擬電壓始終開啟)由 BAT 引腳供電。該引腳為所有功耗模式所需的常開低電流電路供電。該塊還生成一個預穩壓基準 AVAO_REF。AVAO_REF 電壓會通過由 SHUTDOWN 模式控制的負載開關。該負載開關之后的基準電壓為 AVDD_REF。
