ZHCSRX7 june 2023 BQ79616
PRODUCTION DATA
可以通過 GPIO 灌入較小的電流,以用作一種均衡模塊電壓的方法。主機可以在 GPIO 上連接一個負載電阻器,并將 GPIO 配置為數字輸出高電平,進而通過由模塊堆棧調節的 CVDD 加載電流。此類控制可以通過主機手動開啟或關閉。
或者,器件可以通過稱為模塊均衡 (MB) 的功能來控制該負載路徑。該概念與通過連接到 GPIO 的負載電阻器耗盡模塊電壓相同(MB 接管 GPIO3 以實現此功能)。然而,主機可以設置模塊均衡計時器和停止閾值,以通過模塊均衡功能自動關閉負載路徑。

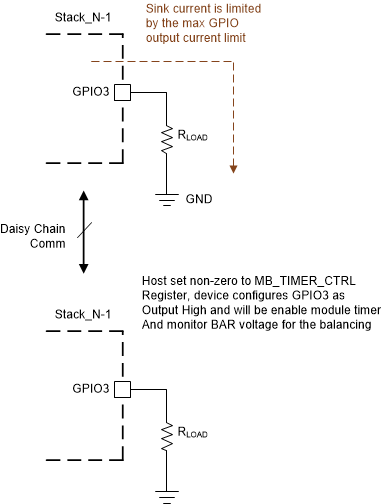

圖 8-18 模塊均衡
