ZHCSRX7 june 2023 BQ79616
PRODUCTION DATA
一共有 24 個輸入(時隙)多路復用到主 ADC(圖 8-2)。所有輸入都以輪詢方式進行測量(圖 8-3)。測量每個輸入需要 8μs(標稱值),單個輪詢周期在 192μs(標稱值)內完成。主 ADC 的輸入為:
所有測量值均以 16 位十六進制二進制補碼形式報告。結果會報告給相應的 *_HI(高字節)和 *_LO(低字節)寄存器。首先將十六進制結果轉換為十進制值。按照表 8-1 中的公式將結果轉換為 μV 或 °C。
啟用主 ADC 后,表 8-1 中顯示的所有主 ADC 相關結果寄存器都將重置為默認值 0x8000。當主 ADC 隨著輪詢周期進行轉換時,測量結果將填充到結果寄存器中。當 MCU 讀取 *_HI 寄存器時,器件將暫停到對相關 *_LO 寄存器的數據刷新,直到讀取該 *_LO 寄存器。
| 主 ADC 輸入 | 結果寄存器 | 轉換公式 |
|---|---|---|
| 內核溫度 1 | DIETEMP1_HI/LO | 以 °C 表示的結果 = 以十進制表示的 VLSB_MAIN_DIETEMP1 * 結果 0x0000h 以 0°C 為中心。 |
| TSREF | TSREF_HI/LO | 以 μV 表示的結果 = 以十進制表示的 VLSB_TSREF * 結果 |
| Cell1 至 Cell16 | VCELL*_HI/LO,其中 * = 1 至 16 | 以 μV 表示的結果 = 以十進制表示的 VLSB_ADC * 結果 |
| 匯流條 | BUSBAR_HI/LO | 以 μV 表示的結果 = 以十進制表示的 VLSB_BB * Result |
| GPIO1 至 GPIO8 | GPIO*_HI/LO,其中 * = 1 至 8 | 以 μV 表示的結果 = 以十進制表示的 VLSB_GPIO * 結果 |

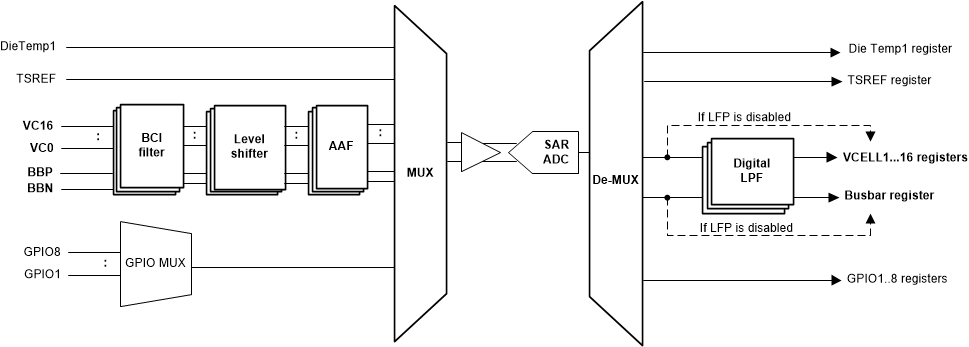

圖 8-2 主 ADC 測量路徑

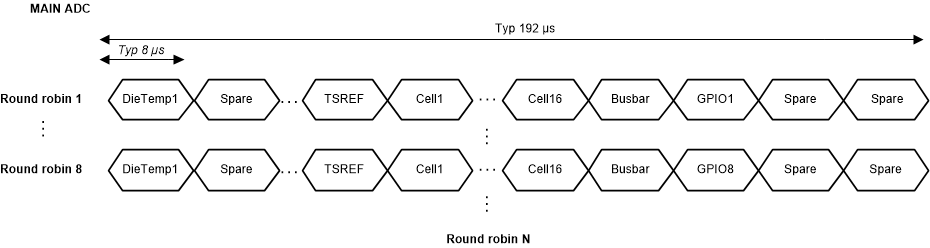

圖 8-3 主 ADC 輪詢測量
