ZHCSRX7 june 2023 BQ79616
PRODUCTION DATA
OT 和 UT 保護器具有多個由 OTUT_CTRL[OTUT_MODE1:0] 控制的運行模式,表 8-8 匯總了這些運行模式。為了啟動 OTUT 保護器,MCU 設置 OTUT_CTRL[OTUT_GO] = 1。
| [OTUT_MOD1:0] | 工作模式 | 說明 |
|---|---|---|
| 0b00 | 停止 OT 和 UT 保護器 | 停止 OT 和 UT 保護器 |
| 0b01 | 輪詢運行 | OT 和 UT 保護器遍歷所有 GPIO 輸入。會根據 OT 和 UT 閾值檢查有效的 GPIO 輸入(圖 8-22)。 無論有效 GPIO 的數量有多少,輪詢周期時序始終相同。對于無效的 GPIO 輸入,數字邏輯會簡單地忽略檢測結果。 OT 保護器檢測 OT 閾值和 OTCB 閾值。 |
| 0b10 | OT 和 UT BIST 運行 (診斷用途,有關詳細信息,請參閱節 8.3.6.4) | OT 和 UT 比較器以及檢測路徑上的 BIST(內置自檢)周期。 在該運行期間,來自主 ADC 或 AUX ADC 的溫度(GPIO 通道)ADC 測量以及通過 OTUT 保護器進行的 OT 和 UT 檢測不可用。 |
| 0b11 | 單通道運行 (診斷用途,有關詳細信息,請參閱節 8.3.6.4) | 用于檢查 OT 和 UT DAC。在該模式下,OT 和 UT 比較器被鎖定到單個 GPIO 輸入通道。通道被 OTUT_CTRL[OTUT_LOCK2:0] 鎖定。 |

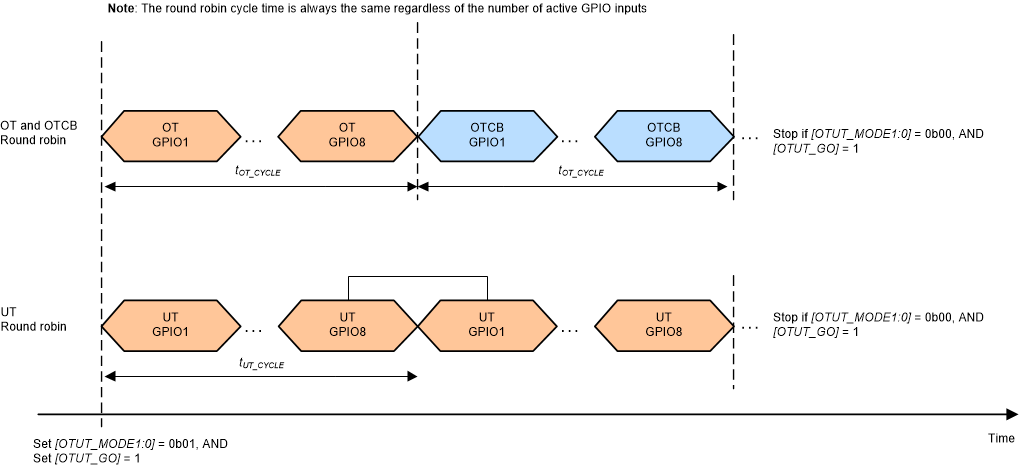

圖 8-22 OT 和 UT 輪詢模式
