8.3.6.1.7 SPI 控制器
當 GPIO_CONF1[SPI_EN] = 1 時，GPIO4 至 GPIO7 可配置為 SPI 控制器接口。SPI 控制器包含四個 I/O：
- SCLK：SPI 時鐘，由器件生成，用于同步
- MOSI：控制器數據輸出，由器件驅動向目標輸出數據
- MISO：控制器數據輸入，檢測來自目標的數據
- SS：目標選擇，在 SPI 通信期間由器件驅動。
圖 8-39 SPI 控制器堆棧配置SPI_CONF[CPOL]（時鐘極性）和 [CPHA]（時鐘相位）定義 SPI 時鐘格式。在 SPI 時鐘反相或同相時會定義 [CPOL]。如果在前（第一個）時鐘沿或后（第二個）時鐘沿對 MISO 和 MOSI 進行采樣，則定義 [CPHA]，無論該時鐘沿是上升沿還是下降沿都是如此。SPI_CONF[NUMBIT4:0] 定義該事務有多少位（1 位至 24 位事務）。

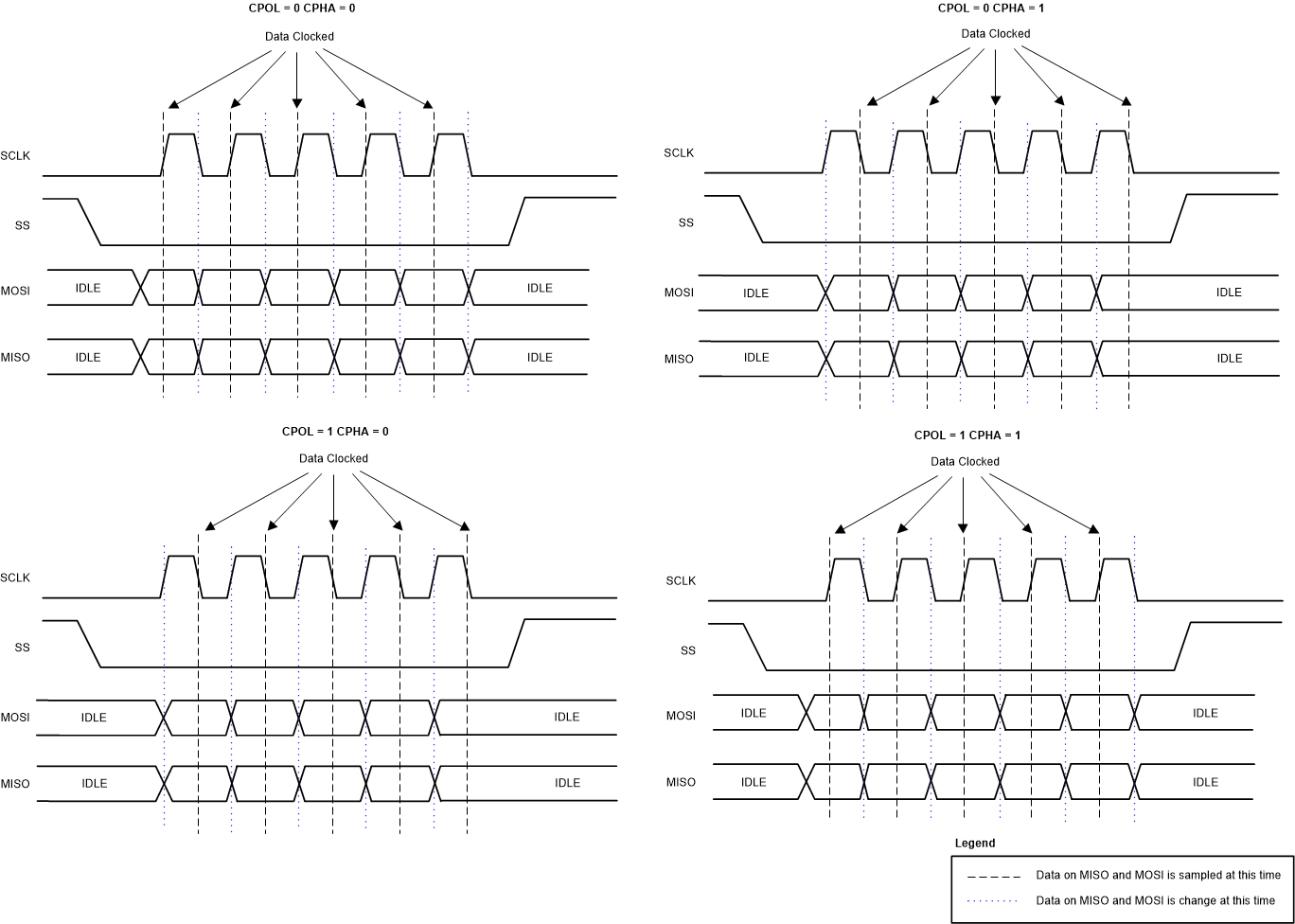

圖 8-40 SPI 控制器 CPOL 和 CPHA

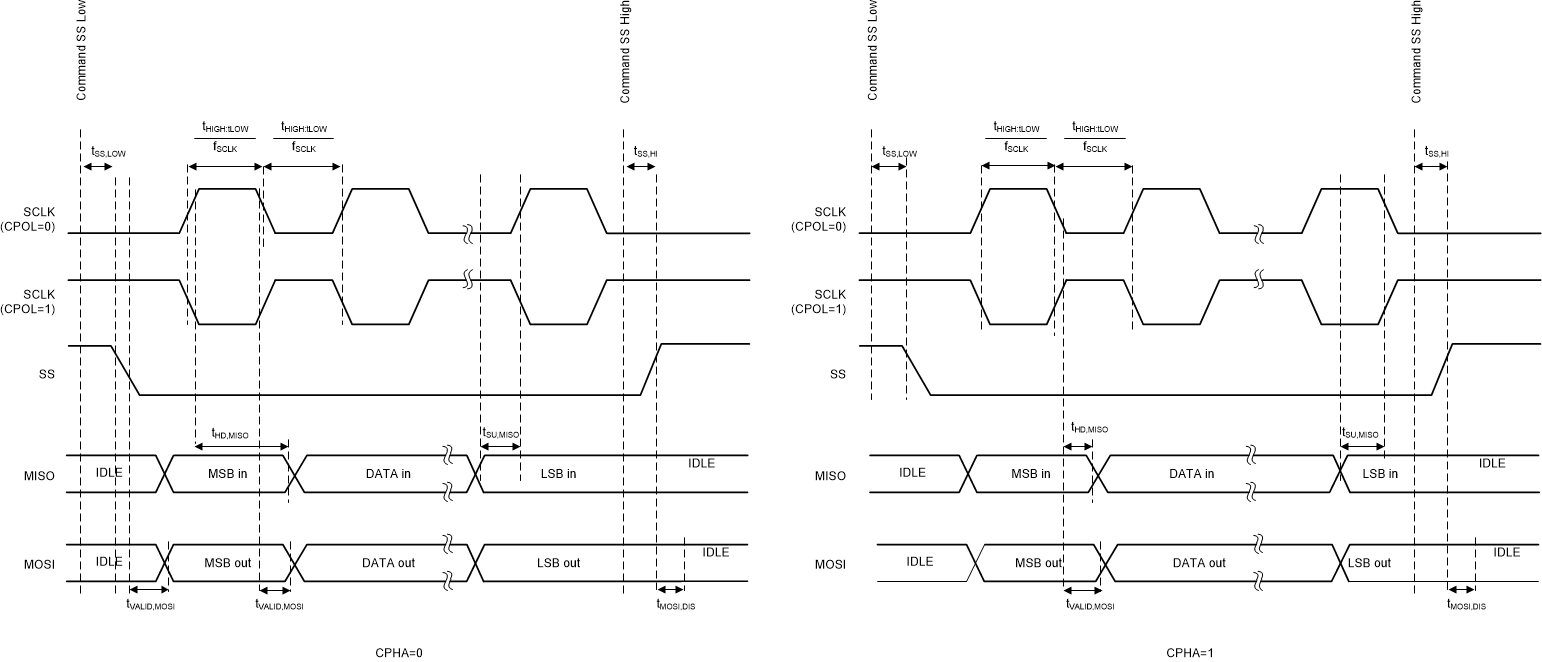

圖 8-41 SPI 控制器時序圖表 8-21 對外部 SPI 目標進行寫入
| 步進 | 說明 |
|---|---|
| 1 | 配置 SPI 時鐘極性、時鐘相位、事務位數： a. 對 SPI_CONF 寄存器進行寫入來配置 SPI 通信 |
| 2 | 寫入數據（1 至 24 位，在 SPI_CONF[NUMBIT4:0] 設置中指定)： a. 將要發送到 SPI 目標的數據設置到 SPI_TX1 至 SPI_TX3 寄存器中 b. SPI_TX1 是 LSByte，SPI_TX3 是 MSByte |
| 3 | 選擇目標（假設低電平有效）并執行 SPI 寫入操作： a. 發送 SPI_EXE 寄存器 = 0x01（即 [SS_CTRL] = 0 且 [SPI_GO] = 1） |
| 4 | 等待 SPI 通信完成 |
| 5 | 取消選擇 SS 端口（假設低電平有效，因此取消選擇意味著將 SS 引腳拉為高電平） a. 發送 SPI_EXE 寄存器 = 0x02（即 [SS_CTRL] = 1 且 [SPI_GO] = 0） |
表 8-22 從外部 SPI 目標進行讀取
| 步進 | 說明 |
|---|---|
| 1 | 配置 SPI 時鐘極性、時鐘相位、事務位數： a. 對 SPI_CONF 寄存器進行寫入來配置 SPI 通信 |
| 2 | 選擇目標并執行 SPI 通信： a. 發送 SPI_EXE 寄存器 = 0x01（即 [SS_CTRL] = 0 且 [SPI_GO] = 1） |
| 3 | 等待數據事務完成 |
| 4 | 讀取數據（1 至 24 位，在 SPI_CONF[NUMBIT4:0] 設置中指定)： a. 從 SPI_RX1 至 SPI_RX3 寄存器中讀取 SPI 目標數據 b. SPI_TX1 是 LSByte，SPI_TX3 是 MSByte |
| 5 | 取消選擇 SS 端口（假設低電平有效，因此取消選擇意味著將 SS 引腳拉為高電平） a. 發送 SPI_EXE 寄存器 = 0x02（即 [SS_CTRL] = 1 且 [SPI_GO] = 0） |
