在 SLEEP 模式下,以下故障檢測仍有效:
由于在 SLEEP 模式下無法進行通信,因此該器件提供了一個可通過檢測信號(器件處于正常狀態)和故障(器件處于故障狀態)音調傳輸故障狀態的選項。這些音調以與通信命令幀相同的方向(基于 CONTROL1[DIR_SEL] 設置)傳輸。為了使音調信號返回至基底器件(從而可以在需要時觸發 NFAULT),必須使用一個環形架構來支持在 SLEEP 模式下傳輸故障狀態。

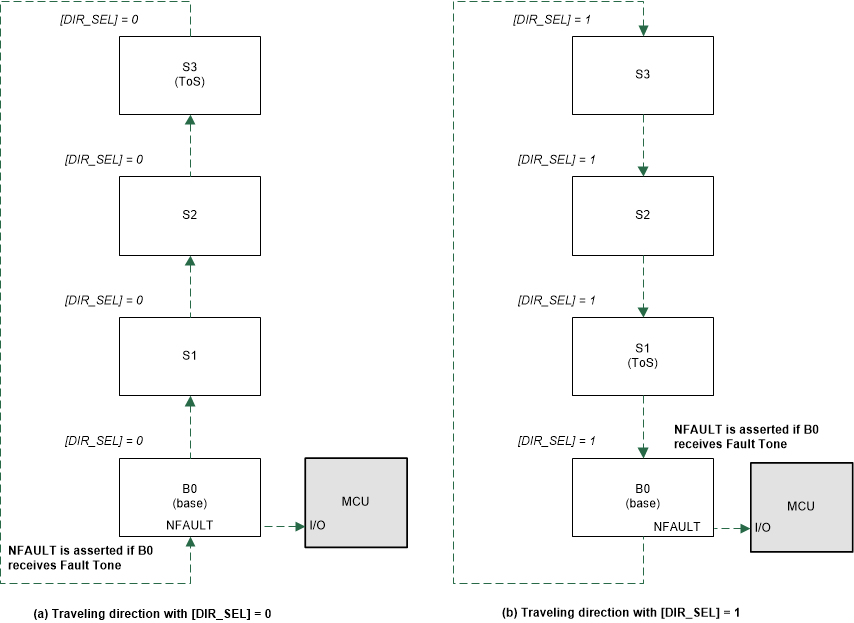

圖 8-44 檢測信號或故障音調行進方向檢測信號和故障音調都是與通信音調相似的音調類型。一個主要區別是通信音調僅與單個對突發一起傳輸,而檢測信號和故障音調則定期與對突發一起傳輸。有關詳細信息,請參閱節 8.3.6.2.3.3。
