2.6 機械
下表和圖顯示了整體機械尺寸、BoosterPack 連接器相對位置以及安裝孔尺寸和位置。如需進一步了解機械詳情，請參閱電路板設計文件包，其中提供了 STEP 3D 模型文件。該 STEP 模型是從源 Altium Designer CAD 包中導出的。
表 2-4 BP-AM2BLDCSERVO PCB 模組尺寸
| 尺寸 | 值 | 單位 |
|---|---|---|
| 整體寬度 | 8000 | Mils |
| 整體深度 | 4300 | Mils |
| 整體高度 | 1190.90 | Mils |
| 安裝孔徑 | 144.0 | Mils |

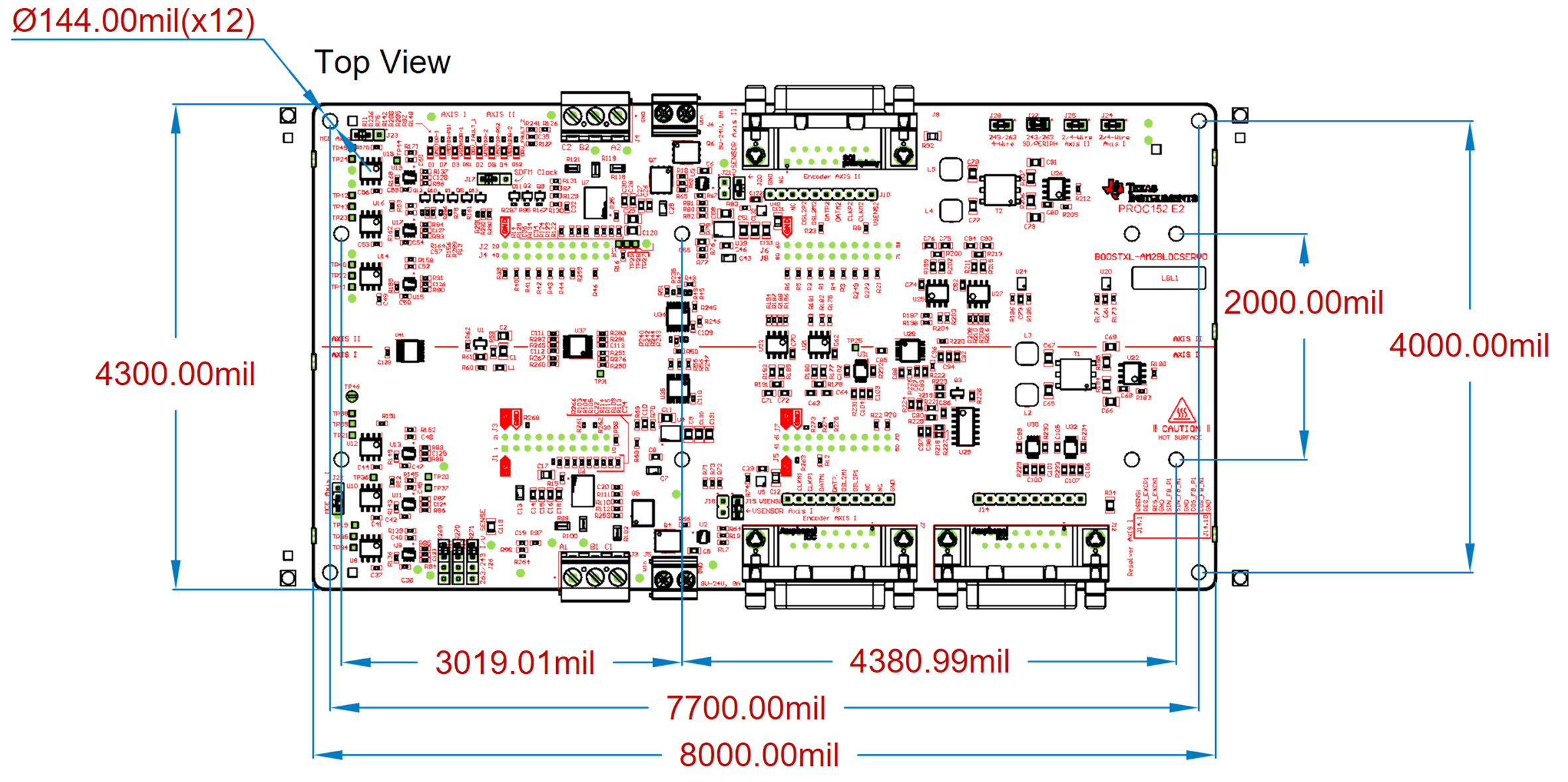

圖 2-12 BP-AM2BLDCSERVO PCB 模組 – 頂視圖

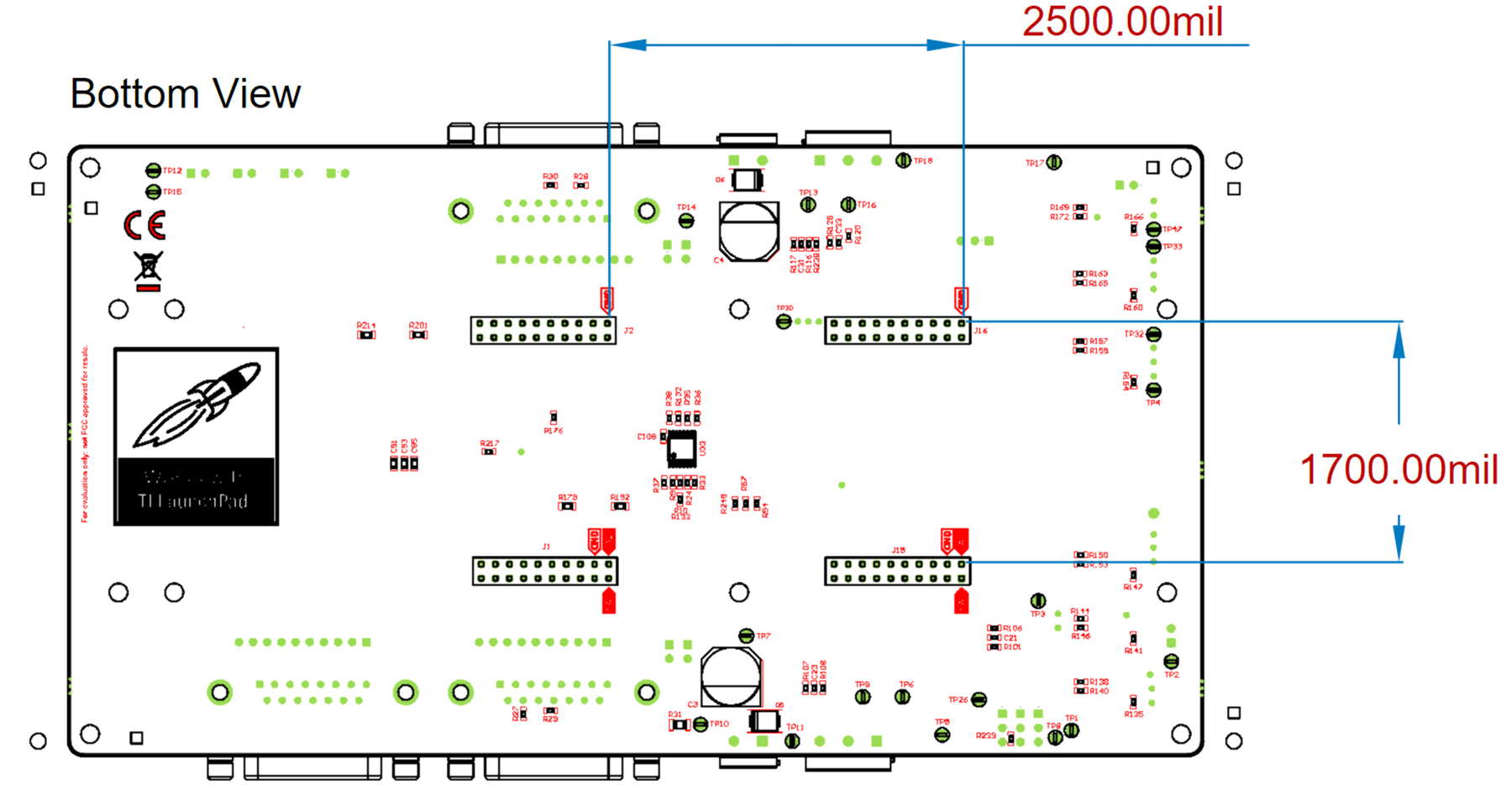

圖 2-13 BP-AM2BLDCSERVO PCB 模組 – 底視圖

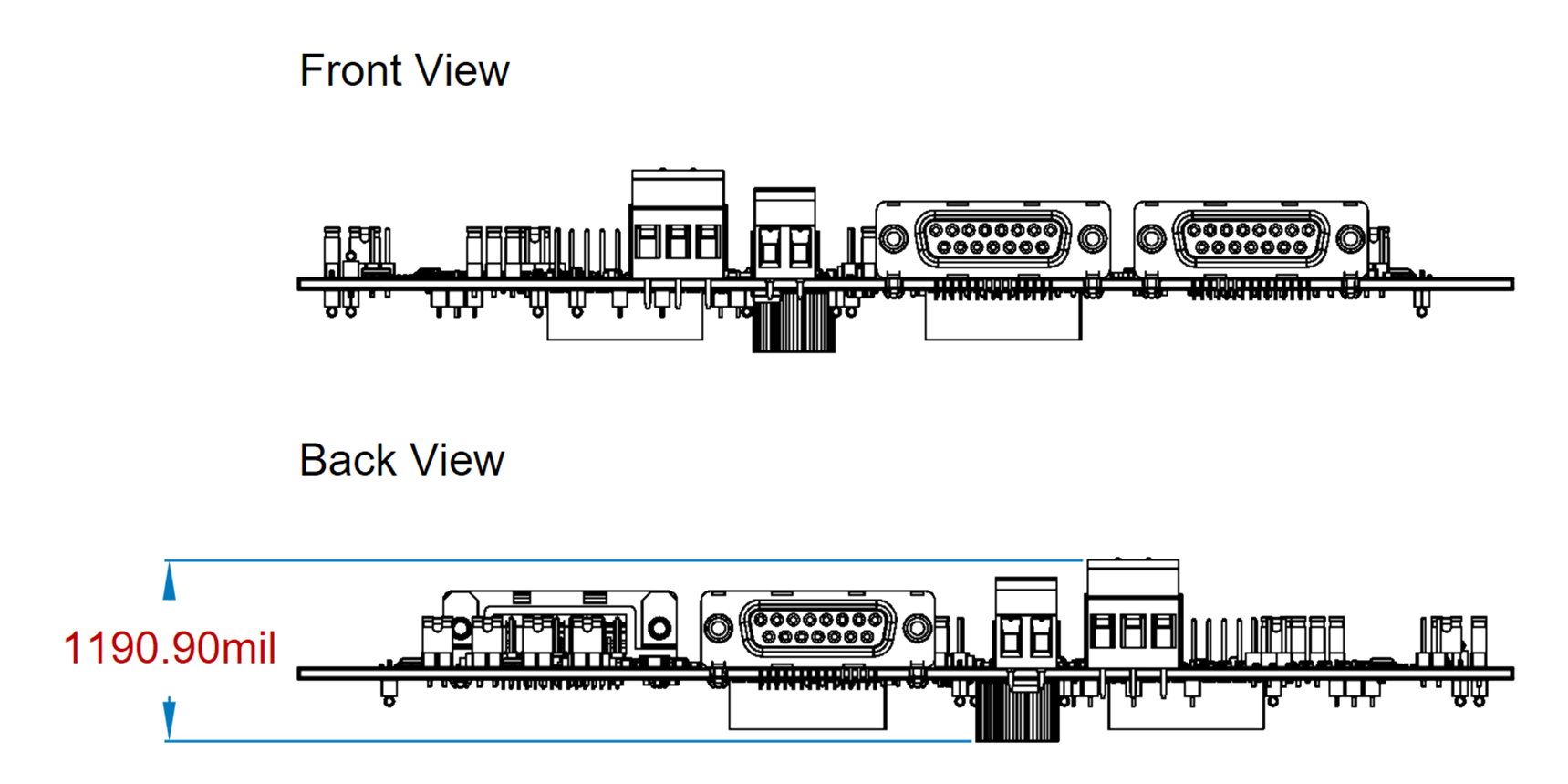

圖 2-14 BP-AM2BLDCSERVO PCB 模組 – 前視圖/后視圖安裝孔
此電路板包括 4 個直徑為 144mil 的角安裝孔。另有 8 個直徑為 144mil 的孔與 LP-AM243 和 LP-AM263 LaunchPad 匹配，以便通過螺柱固定 LaunchPad 電路板。對于基本用途，LaunchPad 80 引腳連接器提供牢固的保持力。
