以下圖片顯示了本設計中使用的主要連接器、元件和電路功能的位置。

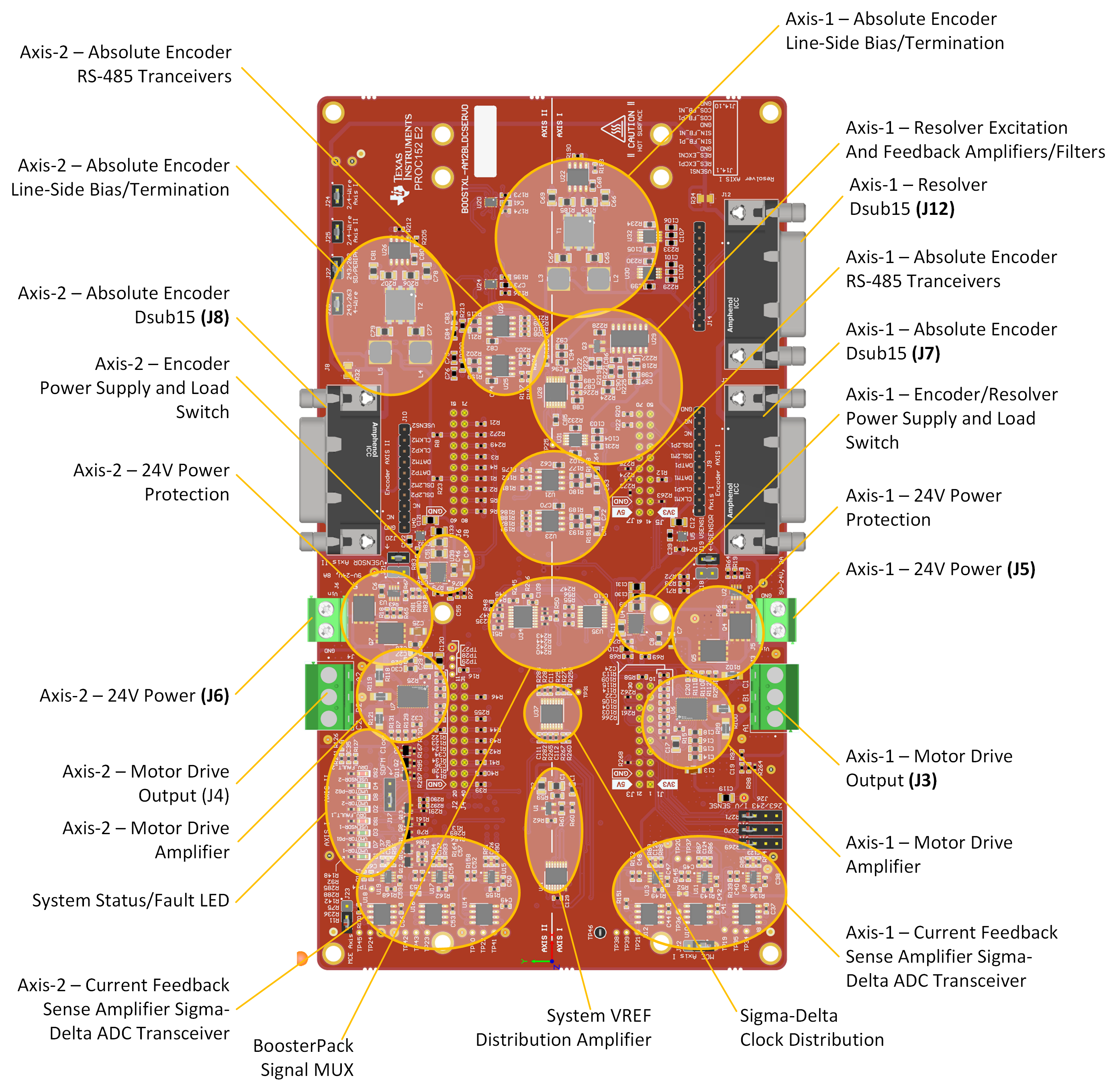

BP-AM2BLDCSERVO 頂視圖,突出顯示了主要的元件區域和連接器
圖 2-2 BP-AM2BLDCSERVO 頂視圖,突出顯示了主要的元件區域和連接器

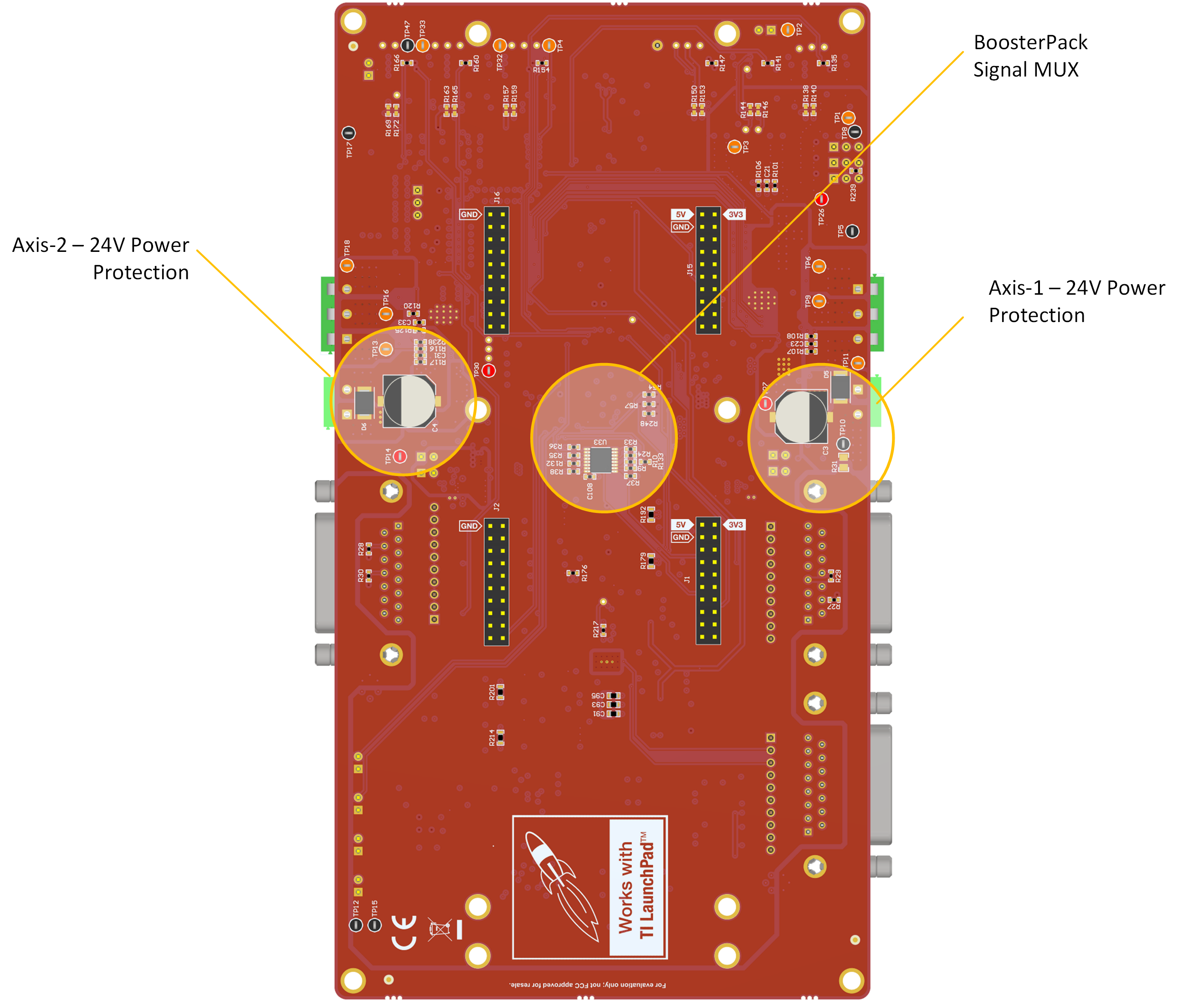

圖 2-3 BP-AM2BLDCSERVO 底視圖,突出顯示了主要的元件區域和連接器

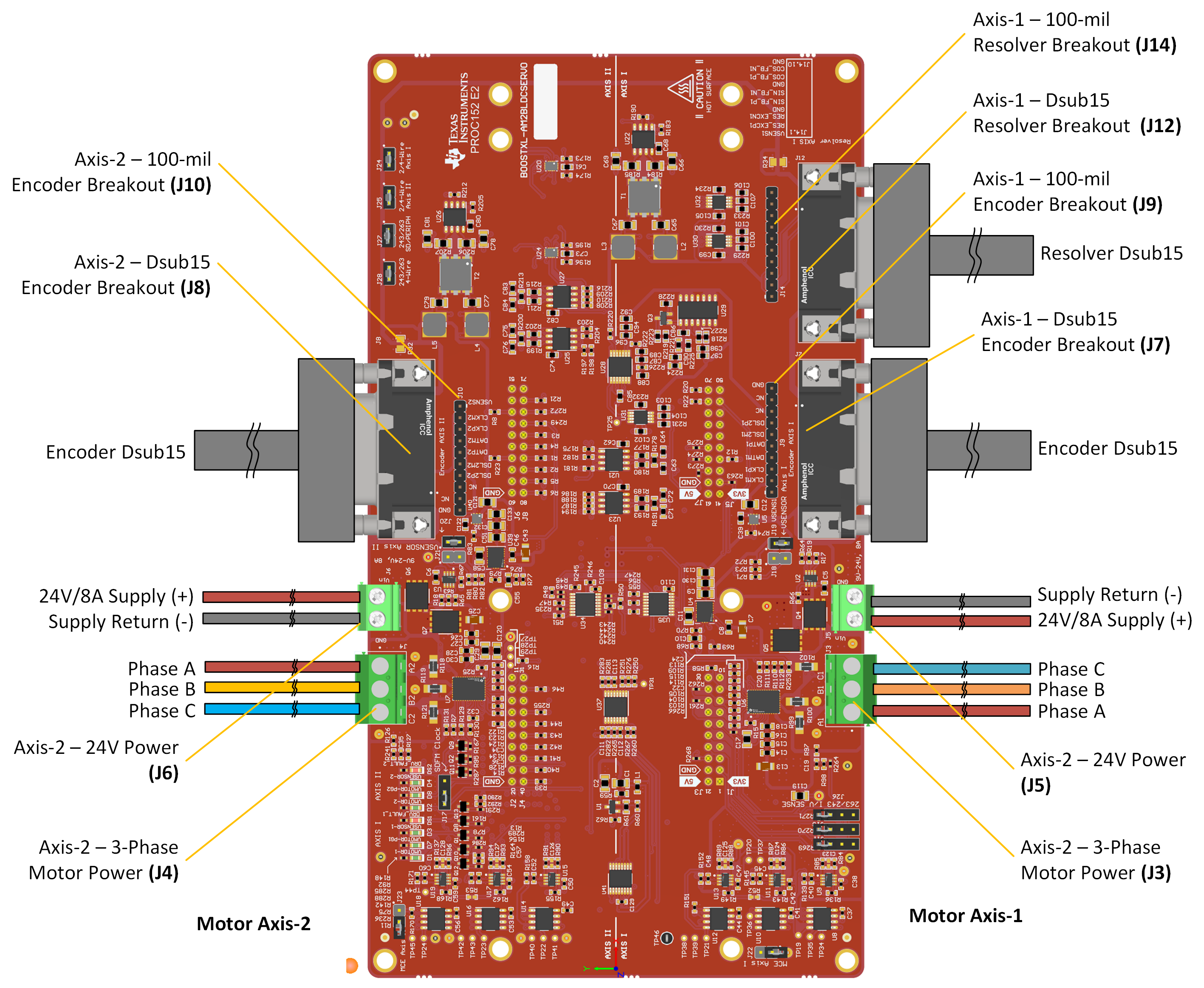

圖 2-4 BP-AM2BLDCSERVO 頂視圖 - 連接器和電纜概覽以下所示為 Axis-1 BLDC 電機控制方案的典型設置。工作臺電源、電機驅動輸出和絕對編碼器電纜如圖所示。顯示連接的 LP-AM243 帶有 USB-C 電源,還連接了 XDS110 調試器電纜。

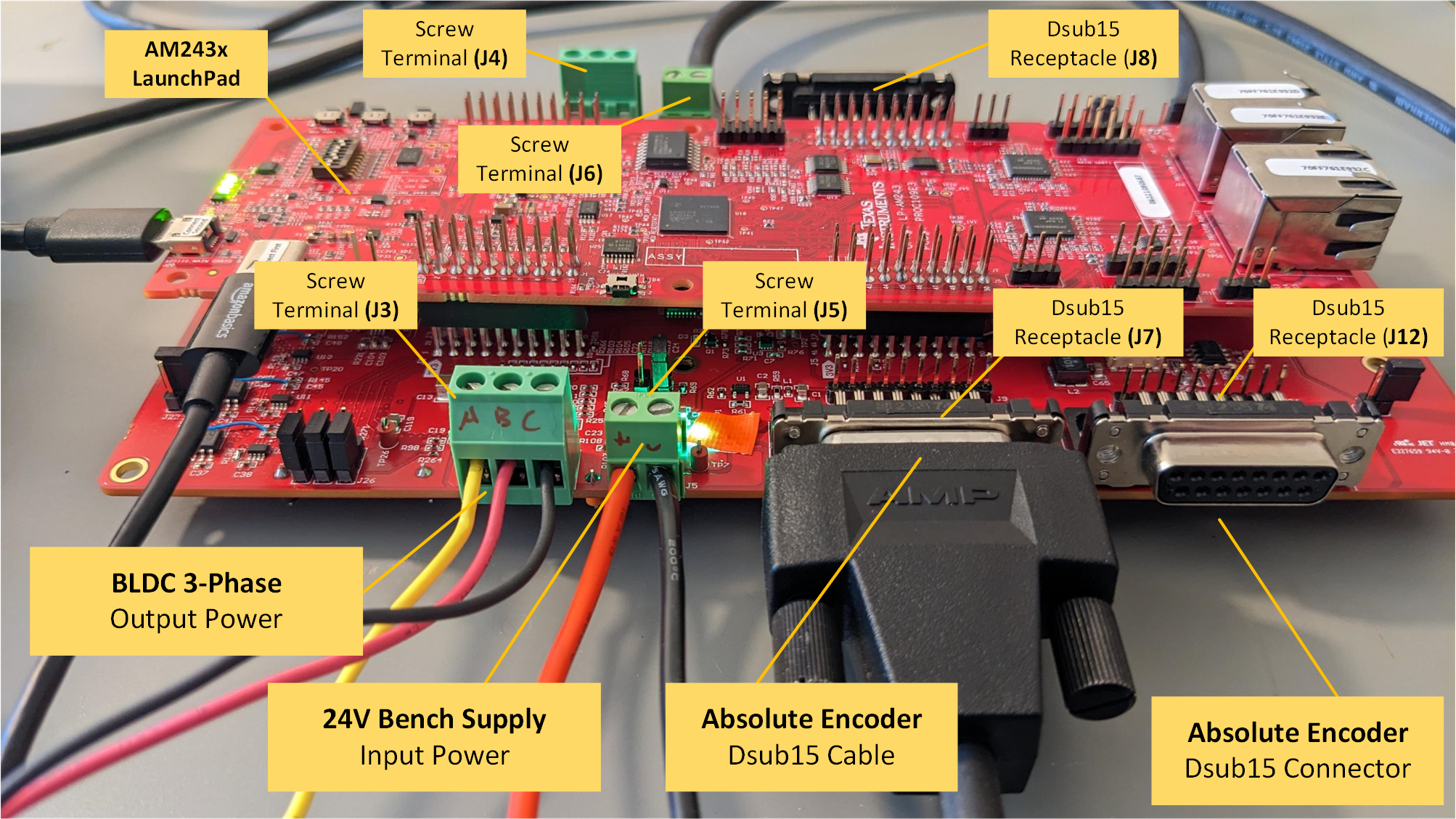

圖 2-5 連接 Axis-1 電源、電機和編碼器電纜的 BP-AM2BLDCSERVO 和 LP-AM243 LaunchPad
