6.3.3 VDRAIN 感測引腳
VDRAIN 引腳用于感測高側 MOSFET 漏極電壓。具有 VDRAIN 引腳的電機驅動器件必須在布線時考慮盡可能改善性能。供電電壓首先進入高側 MOSFET 的漏極，因此 VDRAIN 引腳的布線對布局至關重要。VDRAIN 引腳為電源 (VM) 提供開爾文連接，因此可在發生過流事件時監測高側 MOSFET 的 VDS 電壓（請參閱圖 6-13）。功率級中的 VM 連接通常包含大型覆銅平面和寬布線以支持所需的電流，因此平面的額外電感和電壓降會影響 VDS 測量精度。所以，應將 VDRAIN 引腳以單一布線的形式直接連接到外部功率 MOSFET 的漏極。TI 建議使用靠近漏極的網帶連接組件來最大限度地減小會導致誤報 OCP 故障的額外電感（請參閱圖 6-14）。

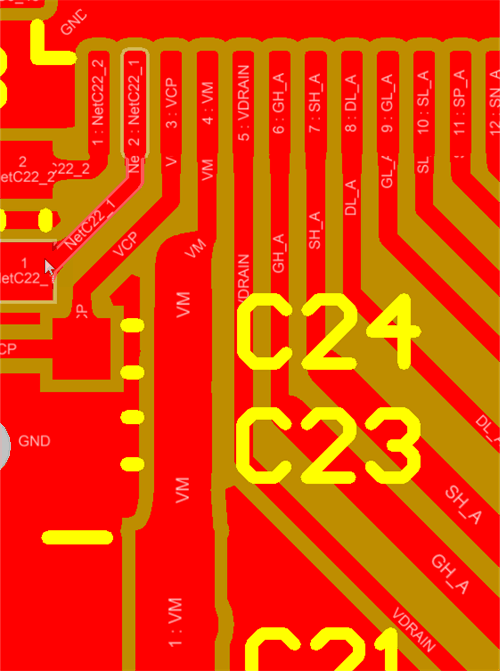

圖 6-13 VDRAIN 開爾文連接

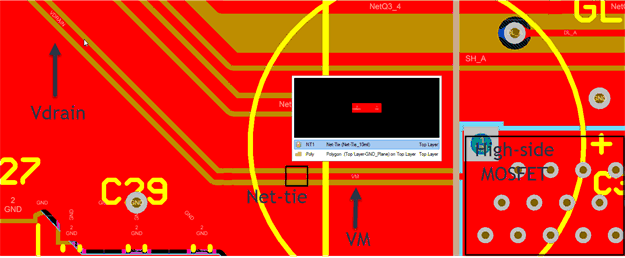

圖 6-14 網帶連接組件高側 MOSFET 漏極
