5.3.1 靠近電源
可使用旁路電容器將進入 DRV 器件電源引腳的高頻噪聲盡量降低。TI 建議將電容器盡可能放置在靠近器件電源輸入引腳和接地引腳的位置。如果沒有盡量縮短旁路電容器和器件之間的布線長度，它們可能在高頻下產生電感噪聲，此時便需要由旁路電容器進行濾除。布線電感增加的阻抗會導致電源引腳上的電壓或電流出現振鈴，從而增加 EMI 并影響數字或模擬電路的性能。一種較好的做法是將具有較小電容值的電容器盡可能靠近器件放置，以最大限度地降低布線電感的影響。應在較小電容器之后連接具有較大電容值的電容器，因為隨著電容值的增加，電感將變得可以忽略不計。

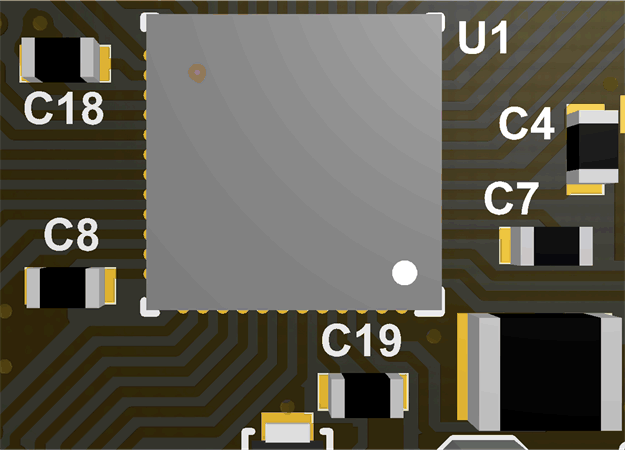

圖 5-4 靠近器件的去耦電容器如Topic Link Label3.2所述，使用的過孔越多，阻抗越低。TI 強烈建議在電源層和接地層使用多個過孔。將過孔直接放置在電容器的安裝焊盤上可能是最大限度地減小布線面積并仍然實現電流布線的有效方法。對于旁路電容器，請遵循以下指導原則：
- 不要在旁路電容器和有源器件之間使用過孔。將高頻電流具體化，盡可能減少高頻電流環路。
- 確保旁路電容器與有源器件位于同一層以便改善效果。不要在旁路電容器引腳和 IC 電源或接地引腳之間放置過孔。
- 將過孔布放到旁路電容器中，然后布放到有源器件中。
- 盡可能增加過孔的使用數量和布線的寬度以獲得良好布局。
- 旁路電容器越近越好（小于 0.5cm/0.2 英寸）
- 不要使用大于 3:1 的長寬比。

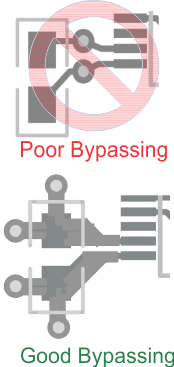

圖 5-5 所示為良好旁路和不良旁路示例。
圖 5-5 旁路電容器的放置
