6.3.1 開關節點
如圖 6-10 所示，開關節點是高側 MOSFET 的源極引腳和低側 MOSFET 的漏極引腳之間的連接。該節點是最終連接到負載（在此應用中是一個電機）的網絡。因?yàn)樵摼W(wǎng)絡上的信號具有高頻、大電流特性，開關節點是半橋配置中需要布線的關鍵信號。圖 6-8 中所示電路具有許多由 PCB 和功率 MOSFET 引起的非理想寄生效應。圖 6-9 展示了這些主要寄生效應中的一部分，它們是引發“開關節點振鈴”現象的主要原因。

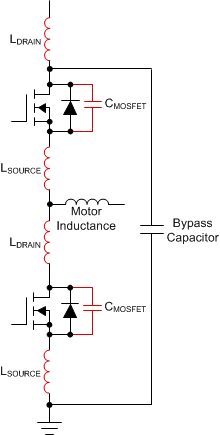

圖 6-9 半橋寄生效應開關節點振鈴是開關節點上由于 PCB 和功率 MOSFET 的寄生效應而產生的 LC 振蕩。開關節點振鈴會導致 EMI 并產生過沖和下沖電壓，這些值會超出 MOSFET 漏源電壓和柵極驅動器引腳的絕對最大額定值。此外，還會降低功率級的效率。
可通過外部措施和系統調整（降低壓擺率、使用外部緩沖器等）來解決開關節點振鈴問題，但基本合理的布局可以解決許多這樣的主要問題。圖 6-10 的布局示例中顯示的設計可最大限度地降低高側 MOSFET 的源極與低側 MOSFET 的漏極之間的電感。較好的做法是盡可能縮短覆銅平面連接的長度并增加其寬度，并且采用具有極小寄生電感的 MOSFET 封裝。
圖 6-10 開關節點布局示例
