1.1 常用術語/連接
本部分中使用的術語定義如下：
- 單點在單點分布中，所有參考點都來自源，該源確保每個資源都自帶不間斷接地路徑（請參閱圖 1-1）。建議將這種連接用于配電布線。
- 星形地在星形地分布中，所有參考點都位于中央；但是，源可能不是集中的。該方法會平衡所有資源之間的公共阻抗（圖 1-1）。建議將這種連接用于信號布線。

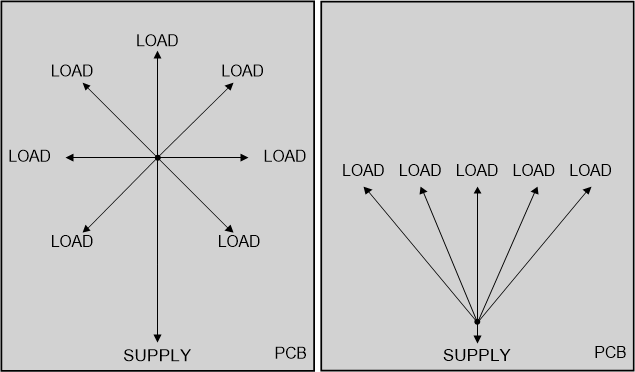

圖 1-1 星形地和單點配電- 分區在分區接地方案中，印刷電路板 (PCB) 的布局使得數字信號、模擬信號和高功率信號具有各自獨立的區域（請參閱圖 1-2）。這種分隔不是對數字接地和模擬接地進行物理分區。
- 網格網格化使整個電路板上的接地路徑連續，確保每個信號都具有一個回到源的返回路徑（請參閱圖 1-3）。這種做法涉及對元件放置、地線填充、過孔放置和布線路徑進行細微更改，以盡量縮短接地返回路徑。網格化實際上旨在創建一個互連性更強的接地平面，這可降低噪聲以及電源和負載之間的阻抗。

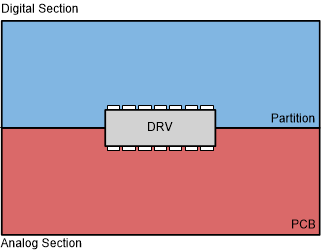

圖 1-2 數字/模擬分隔和接地分區圖 1-3 所示為一個使用接地網格實現有效接地平面的示例。在布局中實現網格化不需大幅改動，這表明通過很小的工作量就可產生很大的影響。

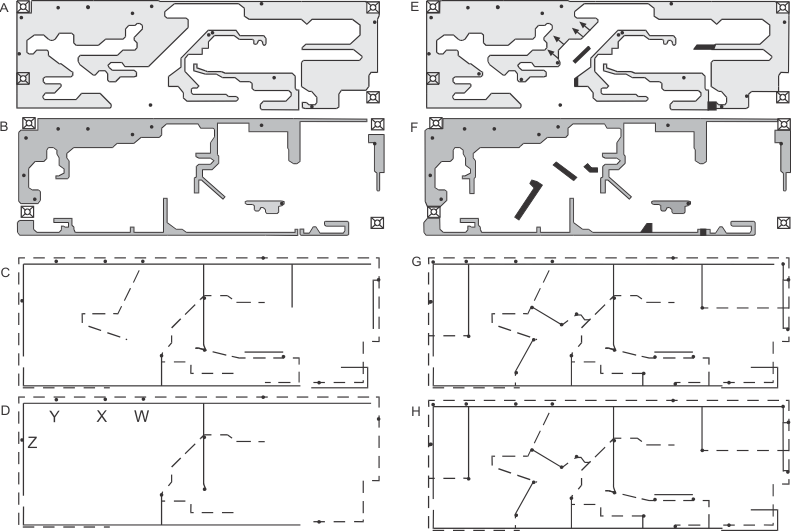

在 圖 1-3 的示例中，布局 A 和布局 B 是頂層和底層，僅保留了地線填充、接地布線和前后面之間的過孔。圖 1-3 中的布局 C 是電路板接地布線的簡單符號圖。每個符號或管腳代表接地導體的路徑。大多數布線僅在一端連接。去除大部分單端布線后，圖 1-3 中的布局 D 展示了整個電路板上的接地布線情況；布線的任意兩點之間只有一條路徑。
圖 1-3 中的布局 E、布局 F、布局 G 和布局 H 展示了經過修改可實現網格化接地的設計。圖 1-3 的布局 E 和布局 F 中添加了一些布線（以實心黑色顯示）并移動了幾何形狀（由箭頭指示）。圖 1-3 中的布局 G 展示了修改后的接地符號圖。在兩端連接的完整布線將形成更完整的導體。請比較圖 1-3 中的布局 H 和布局 D。網格化接地創建了所需的網格，形成了一個廣泛的互連網絡。結果幾乎與實際接地平面一樣有效。
