9.2.2.2 應用理念
對于要求成本更低且傳導損耗更小的應用，可以使用電感器直流電阻 (DCR) 來檢測電感器電流，而不是使用檢測電阻。RDCRC 和 CDCRC 必須滿足方程式 23 才能匹配時間常數。
圖 9-2 DCR 電流檢測 (a) 降壓，(b) 升壓方程式 23.
當 CH1 用作預升壓時，可通過添加一個與低邊反饋電阻器并聯的 R-C，盡可能減少冷啟動事件期間的輸出下沖。ROS 值較低將導致輸出下沖較低（請參閱圖 9-3）。COS 值應足夠大，以免影響正常運行中的環路響應?？梢韵仁褂?20kΩ 和 4.7nF 組合，然后根據需要調整這些值。
圖 9-3 VOUT 升壓電路在 FPWM 和 DE 模式之間運行時，可以對輕負載開關模式進行動態編程。

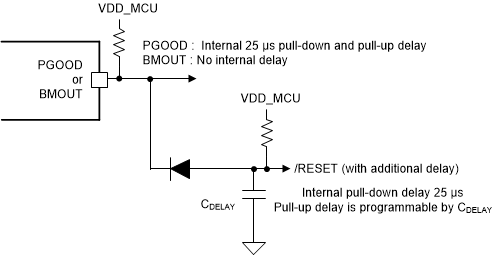

圖 9-4 FPWM 和 DE 之間的動態轉換如果需要，可以使用外部電路對額外的 PGOOD 或 BMOUT 延遲進行編程。

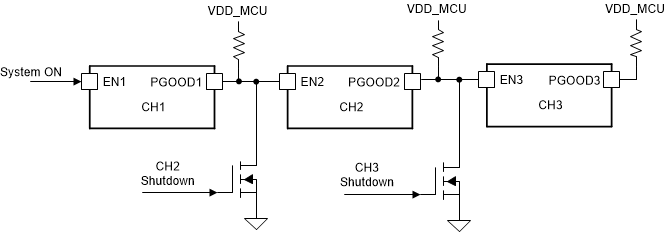

圖 9-5 額外的 PGOOD/BMOUT 延遲可使用 PGOOD 引腳實現順序啟動。

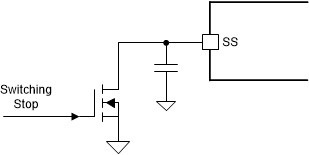

圖 9-6 順序啟動可以通過拉低 SS 引腳來單獨停止開關操作。
圖 9-7 使用 SS 引腳停止開關操作
