8.3.13 跨導誤差放大器和 PWM (COMP)
內部（或外部）反饋電阻分壓器連接到內部跨導誤差放大器，該放大器具有高輸出電阻 (RO = 10MΩ) 和高帶寬 (BW = 3MHz)。內部跨導誤差放大器會灌入（或拉取）電流，這一電流與 FB 引腳（或內部 FB 節點）和誤差放大器基準之間的差值成正比。
此誤差放大器的輸出端連接到 COMP 引腳，允許使用 2 類環路補償網絡。RCOMP、CCOMP 以及可選的 CHF 環路補償元件配置誤差放大器增益和相位特性，用于實現穩定的環路響應。這種補償網絡會產生一個頻率非常低的極點、一個中波段零點和一個高頻極點。
圖 8-13 中的 PWM 比較器將檢測到的電感器電流、斜率補償斜坡和 0.3V 內部 CS 至 PWM 失調電壓 (VOFFSET) 的總和與 COMP 引腳電壓進行比較，如果該總和大于 COMP 引腳電壓，則終止當前周期。

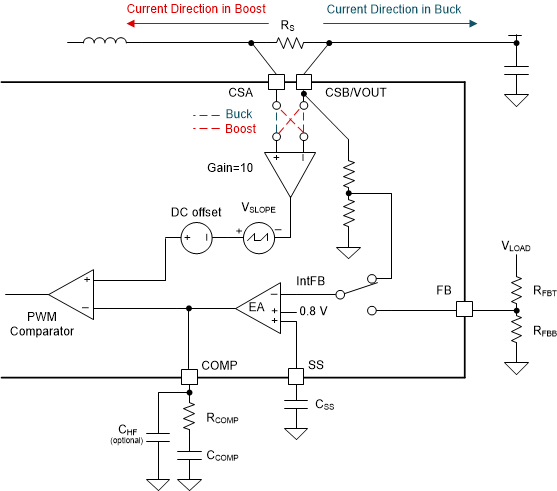

圖 8-13 誤差放大器、電流檢測放大器和 PWM
