8.3.20 可編程斷續模式過載保護 (RES)
該器件包括可編程斷續模式過載保護功能，當電容器 (CRES) 連接到降壓配置中的 RES 引腳時，將啟用該功能。在升壓配置中斷續模式過載保護功能處于禁用狀態，或者在初始上電期間 RES 連接到 VDD。
在正常運行中，CRES 放電至接地，當發生逐周期電流限制時，內部故障計數器對時鐘進行計數。當故障計數器檢測到任何降壓通道上有 256 個電流限制開關周期時，內部斷續模式關斷計時器會強制適用的通道停止開關操作，并開始將 20μA 的電流 (IRES) 提供給 CRES。在這種斷續模式過載保護期間，通道重新啟動之前的關斷時間 (TRES) 由 CRES 進行編程。在 TRES 期間，HO 和 LO 輸出被禁用，CSS 由 IRES 充電。當 RES 引腳電壓達到 RES 閾值 (VRESTH) 時，CRES 由內部 RES 下拉開關放電，CSS 開始充電，延遲為 30us。如果在沒有電流限制的情況下發生八個連續開關周期，則將復位 256 周期故障計數器。

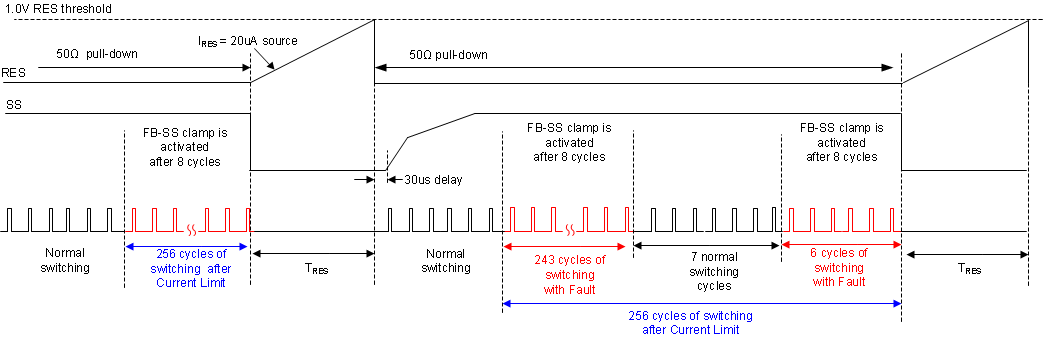

圖 8-20 斷續模式過載保護（單通道故障）該器件為每個通道提供一個獨立的故障計數器，但 RES 引腳由所有通道共享。該器件允許一個通道處于間斷模式關閉狀態，而其他通道正常運行。如果多個通道處于故障狀態，最后一個故障計數器會將 RES 引腳拉低并啟動 RES 電容器充電周期。然后，當 RES 引腳電壓達到 VRESTH 時，處于故障狀況的多個通道一起重新啟動。如果 CH2 和 CH3 配置為交錯雙相降壓，則故障計數器會獨立對故障進行計數，但 CH2和 CH3 會同時停止開關操作并重新啟動。

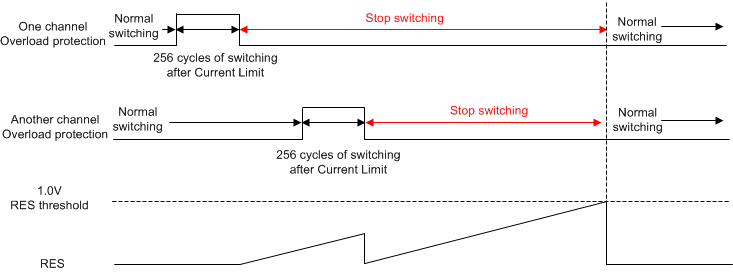

圖 8-21 斷續模式過載保護（多通道故障）在初始配置期間，也會對斷續模式保護功能進行編程。如果在初始配置期間將 RES 連接到 VDD，則會禁用內部故障計數器，并且器件以非斷續模式逐周期電流限制運行。如果 RES 連接到 AGND，則檢測到 256 個電流限制周期的適用通道將停止開關操作，然后在切換適用通道的 EN 引腳之前從不會重新啟動。

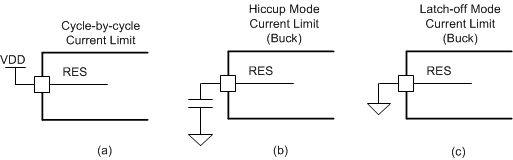

圖 8-22 斷續模式配置| RES 選擇 | 單相 | 雙相 | |||
|---|---|---|---|---|---|
| CH1：BOOST | CH1：降壓 | CH2：降壓 | CH3：降壓 | CH2//CH3：降壓 | |
| RES = VDD | 逐周期電流限制 | 逐周期電流限制 | |||
| RES =CRES | 斷續模式電流限制 | ||||
| RES = AGND | 閉鎖模式電流限制 | ||||
