8.4.2.2 二極管仿真 (DE) 運行（在 SS 處連接 RSS）
在二極管仿真運行中，電感器電流只允許沿一個方向流動：從輸入源到輸出負載。在 FPWM 模式下，通過在 SS 引腳處與 CSS 并聯 57.6kΩ RSS，可以在 FPWM 和 DE 之間對每個通道動態、獨立地進行編程。在升壓配置下，該器件在高邊開關導通期間監控 SENSE1-SW1 電壓，并在 SENSE1-SW1 電壓降至低于 VZCD-BOOST 時切斷高邊開關。通過在 PWM 周期的剩余時間內鎖閉高邊開關，可防止反向電流流過高邊開關。在降壓配置中，該器件在低邊開關導通期間監控 SW-PGND 電壓，并在 SW-PGND 電壓超過 VZCD-BUCK 時切斷低邊開關。通過在 PWM 周期的剩余時間內鎖閉低邊開關，可防止反向電流流過低邊開關。二極管仿真的主要優勢是可降低輕負載條件下的功率損耗。

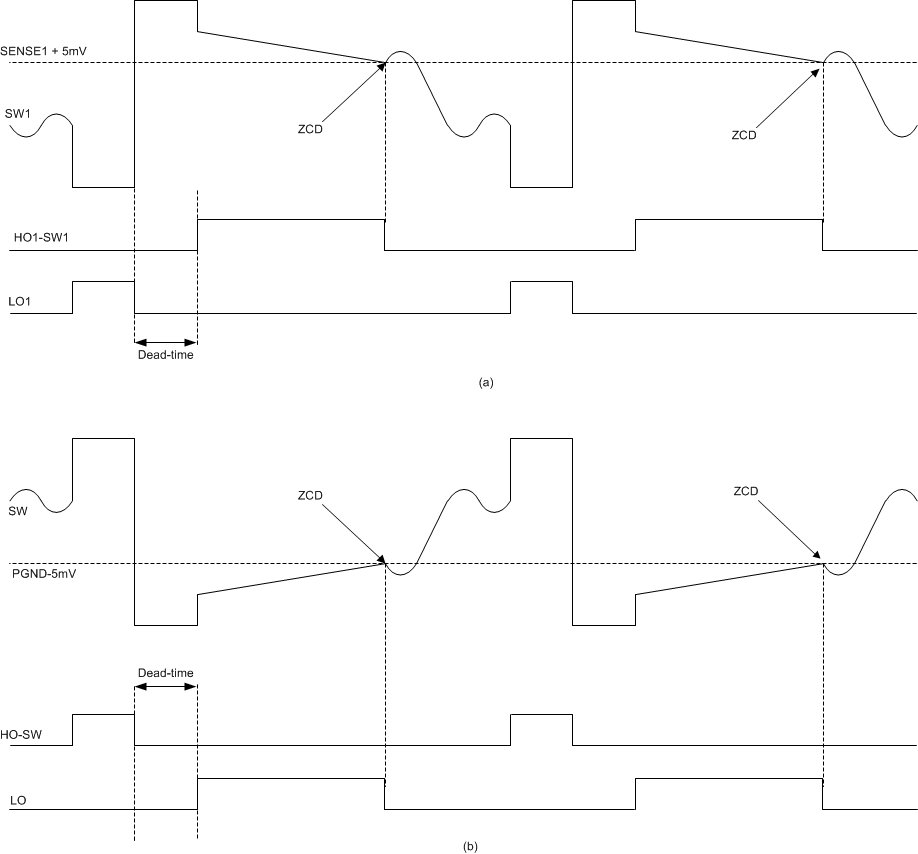

圖 8-30 零電流檢測 (a) 升壓 (b) 降壓
