8.3.3 雙輸入 VDD 開關（VDD、VDDX）
此器件也具有一個雙輸入 VDD，它由 VDD 引腳或 VDDX 引腳供電。
圖 8-3 雙輸入 VDD 和內部 VDD 開關通過使用 VDDX 引腳，深度睡眠模式下的電池消耗也降至更低。當 VOUT3 配置為固定 3.3V 時，VCC 至 VDD 開關在深度睡眠模式下斷開，而 VDDX 至 VDD 開關在 VDD 引腳電壓低于 3.4V 時導通。推薦的 VDD 電容 (CVDD) 值為 0.1μF 或更大。

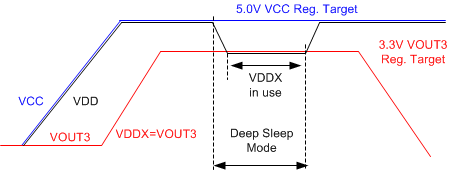

圖 8-4 VDDX=VOUT3 = 3.3V 時的 VCC 至 VDDX 轉換
