ZHCSMA4A october 2020 – december 2020 LM5127-Q1
PRODUCTION DATA
在這一預升壓 + 兩個單相降壓配置中,BIAS 和 SENSE1 引腳應連接至升壓轉換器的輸出端。
圖 9-10 預升壓 + 兩個單相降壓配置在這一預升壓 + 雙相降壓配置中,BIAS 和 SENSE1 引腳應連接至升壓轉換器的輸出端。

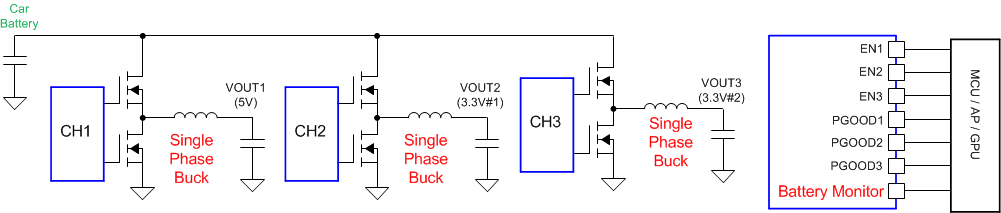

圖 9-11 預升壓 + 雙相降壓配置在此三個單相降壓配置中,BIAS 引腳應連接到降壓轉換器的輸入端。
圖 9-12 三個單相降壓 + 電池監測器配置在這一雙相降壓 + 單相降壓配置中,BIAS 引腳應連接至降壓轉換器的輸入端。
圖 9-13 雙相降壓 + 單相降壓 + 電池監測器配置在此配置中,BIAS 和 SENSE1 引腳應連接到升壓轉換器的輸出端。

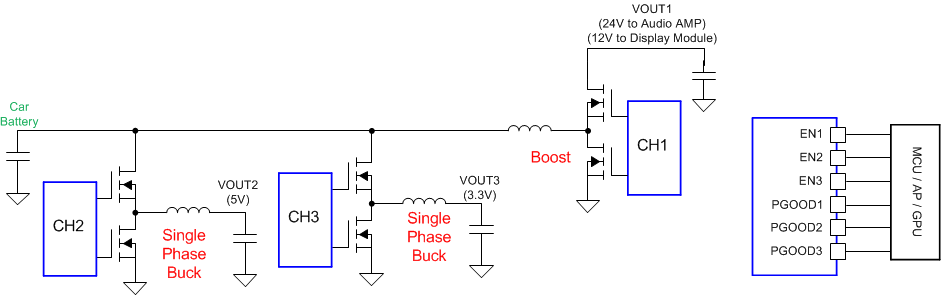

圖 9-14 兩個單相降壓轉換器與升壓并聯配置BIAS 和 SENSE1 引腳應連接到降壓轉換器輸入端。SW1 引腳應連接到 PGND1 引腳。HO1 引腳可以保持懸空。在非同步升壓配置中,HB1 引腳應連接到 VCC 引腳。

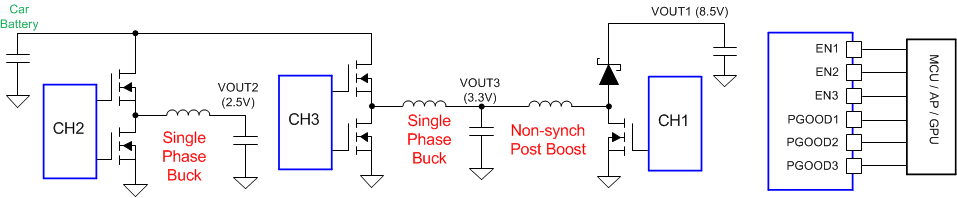

圖 9-15 兩個單相降壓 + 非同步后升壓配置BIAS 引腳應連接到降壓轉換器輸入端。SENSE1 和 SW1 引腳應連接到 PGND1 引腳。HO1 應通過交流耦合電容器連接到高邊 MOSFET。在這個同步 SEPIC 配置中,HB1 應連接至 VCC。
圖 9-16 雙相降壓與同步 SEPIC 并聯配置
