8.3.10 可編程展頻 (DITHER)
該器件提供可選的展頻（時鐘抖動）功能，可通過在 DITHER 和 AGND 之間連接一個電容器來啟用該功能。在抖動電容器兩端產生一個以 1.0V 為中心的三角波形。此三角波形會在 RT 電阻器所設定頻率的 ±7% 范圍內對振蕩器頻率進行調制。抖動電容值設置低頻調制的速率。為了使抖動電路能夠有效地降低峰值 EMI，調制速率必須遠低于 RT 開關頻率。給定調制頻率 (fMOD) 所需的抖動電容可通過以下公式計算。將 fMOD 設置為 9kHz 或 10kHz 是一個很好的起點。
方程式 7.
將 DITHER 連接到 AGND 可禁用時鐘抖動，并且內部振蕩器以 RT 電阻器設置的固定頻率運行。當應用外部同步脈沖時，時鐘抖動也被禁用。
圖 8-9 開關頻率抖動

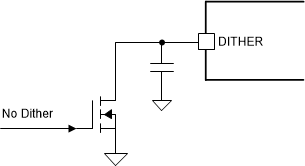

圖 8-10 動態抖動開/關示例
