8.3.15 恒定峰值電流限制（CSA、CSB）
在升壓配置中，如果電流檢測放大器輸入超過 60mV 逐周期電流限制閾值 (VCLTH)，則電流限制比較器會立即終止 LO 并導通 HO。在降壓配置中，如果電流檢測放大器輸入超過 VCLTH，則電流限制比較器會立即終止 HO 并導通 LO。
該器件提供恒定峰值電流限制，其峰值電感器電流限制在輸入和輸出電壓范圍內保持恒定。對于電感器電流可能過沖的情況（例如電感器飽和），電流限制比較器會跳過脈沖，直到電流衰減到低于電流限制閾值。
圖 8-14 電流限制比較器逐周期峰值電流限制計算如下：
方程式 12.

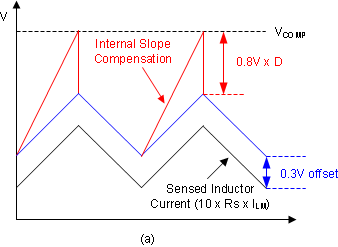

圖 8-15 (a) PWM 比較器輸入

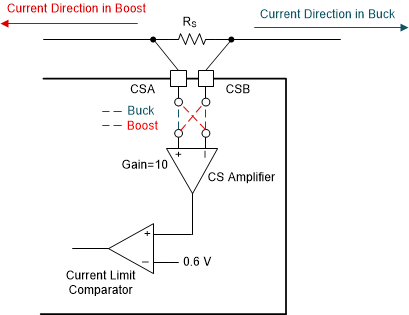

圖 8-16 (b) 電流限制比較器輸入（降壓和升壓）升壓轉換器具有通過高邊 MOSFET 體二極管從電源到負載的自然直通路徑。由于直通路徑和最短可控導通時間的限制，當輸出電壓接近或低于輸入電源電壓時，升壓轉換器無法提供電流限制保護。
