8.3.22 電池監測器（BMOUT、BMIN_FIX、BMIN_PRG）
當 CH1 配置為降壓且至少有一個 EN 引腳大于 VEN 或 VCC_HOLD 大于 VSYNC 時，將啟用電池監測器功能。如果 BMIN_PRG 小于 BMIN_PRG 閾值 (VSLEEP) 并且 BMIN_FIX 大于 BMIN_FIX 閾值 (VBMIN_FIX)，則 BMOUT 連接到 AGND。當 BMIN_FIX 大于 VBMIN_FIX 或 BMIN_PRG 大于 VSLEEP 時，BMOUT 斷開。通過在 BMIN_PRG 處使用電阻分壓器，可以對電池監測器的閾值進行編程，但電阻分壓器和內部 30μA 遲滯電流 (ISLEEP1) 將消耗電池電量。

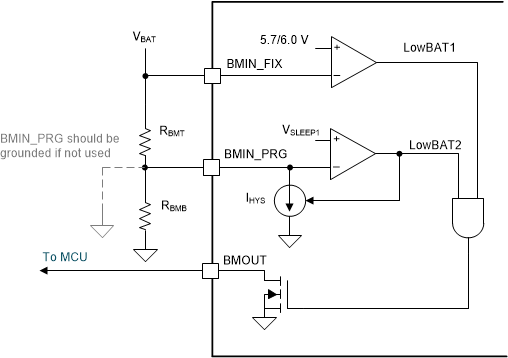

圖 8-25 電池監測器要調節低電池電壓檢測電平，請按如下方式選擇電池監測器電阻值。要進行編程，低電池電量下降檢測電平應低于 5.7V，而低電池電量上升檢測電平應高于 6.0V。
方程式 18.
方程式 19.
