6.3.1.5 CSI-2 長數據包
一個長數據包包含三個元素：一個 32 位數據包報頭 (PH)、一個具有可變數量 8 位數據字的應用特定數據凈負荷和一個 16 位數據包報尾 (PF)。進一步而言，數據包報頭由三個元素組成：一個 8 位數據標識符、一個 16 位字節數字段和一個 8 位 ECC。數據包報尾只有一個元素，即 16 位校驗和。圖 6-3 展示了長數據包的結構。

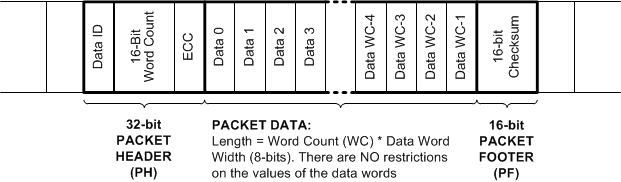

圖 6-3 CSI-2 長數據包結構表 6-1 CSI-2 長數據包結構說明
| 數據包部分 | 字段名稱 | 大小（位） | 說明 | |
|---|---|---|---|---|
| 報頭 | VC / 數據 ID | 8 | 包含虛擬通道標識符和數據類型信息。 | |
| 字?jǐn)?shù) | 16 | 數據包數據中的數據字?jǐn)?shù)量。一個字是 8 位。 | ||
| ECC | 8 | 數據 ID 和 WC 字段的 ECC。允許 1 位錯誤恢復和 2 位錯誤檢測。 | ||
| 數據 | 數據 | WC × 8 | 應用特定有效載荷（8 位 WC 字）。 | |
| 報尾 | 校驗碼 | 16 | 數據包數據的 16 位循環冗余校驗 (CRC)。 | |
