6.5.1.1.1 IDX
IDX 引腳將控制接口配置到兩個可能的器件地址之一：1.8V 或 3.3V 基準 I2C 地址。上拉電阻和下拉電阻必須用于在 IDX 輸入引腳上設置適當?shù)碾妷?span id="blndnxhjvjjz" class="ph">（請參閱圖 6-8）。IDX 電阻分壓器必須以引腳 25 為基準（在 DS90UB935-Q1 引腳側采用鐵氧體濾波器之后）。
表 6-11 IDX 配置設置
| IDX | VTARGET 電壓范圍 | VIDX 目標電壓 | 建議的 STRAP 配置電阻器 (1% TOL) | I2C 8 位地址 | I2C 7 位地址 | V(I2C)（I2C I/O 電壓） | |||
|---|---|---|---|---|---|---|---|---|---|
| 最小比率 | 比率典型值 | 比率最大值 | VVDD = 1.8V | RHIGH (k?) | RLOW (k?) | ||||
| 1 | 0 | 0 | 0.131 x V(VDD18) | 0 | 開路 | 40.2 | 0x30 | 0x18 | 1.8V |
| 2 | 0.178 x V(VDD18) | 0.214 x V(VDD18) | 0.256 x V(VDD18) | 0.385 | 180 | 47.5 | 0x32 | 0x19 | 1.8V |
| 3 | 0.537 x V(VDD18) | 0.564 x V(VDD18) | 0.591 x V(VDD18) | 1.015 | 82.5 | 102 | 0x30 | 0x18 | 3.3V |
| 4 | 0.652 x V(VDD18) | 0.679 x V(VDD18) | 0.706 x V(VDD18) | 1.223 | 68.1 | 137 | 0x32 | 0x19 | 3.3V |

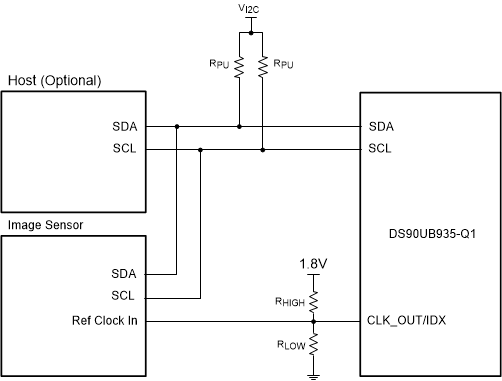

圖 6-8 偏置 IDX 引腳的電路
